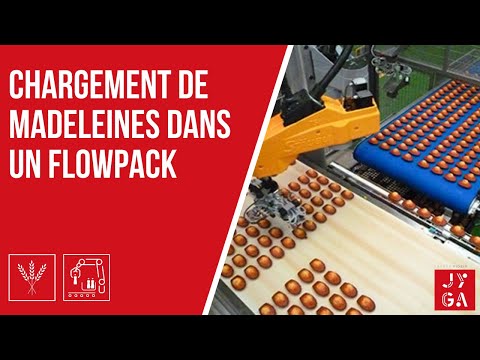

Chargement de madeleines dans une flowpack
ENTREPRISE ET PROJET
- Type de machine : cellule de chargement dans une machine flowpack

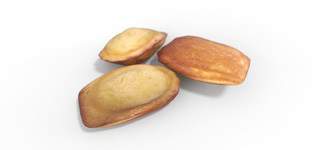

- Type de produit : madeleines (produit nu)
- Nombre de formats : 3
Ce projet a été réalisé pour une société leader sur le marché des biscuits en France. Pour affirmer cette position et maintenir au plus haut niveau la performance de ses lignes de production, l’entreprise a contacté la société JYGA. Le projet consistait à installer un système de chargement de madeleines dans une machine flowpack.
SOLUTIONS ET RESULTATS

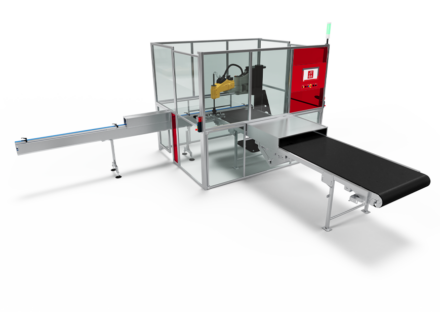

Pour répondre à cette demande, JYGA a conseillé l’installation d’une machine de chargement robotisé pour charger une flowpackeuse (ensacheuse).
La cellule JYGA devait : recevoir les madeleines sur un convoyeur existant, charger les madeleines sur les convoyeurs à taquets des deux flowpacks existantes, permettre le stockage / déstockage des madeleines lors d'un arrêt de ligne en aval et prévoir un poste manuel de travail de chaque côté du convoyeur pour les madeleines.

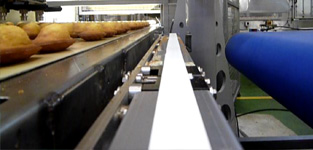

Les madeleines arrivent en sortie de la ligne de production en rangées, sur un convoyeur. Deux robots 4 axes équipés d’un préhenseur à pinces ou à ventouses (selon le format) vont opérer de façon identique les opérations de chargement. Une rangée de madeleines est saisie par chaque pince puis déposée sur la chaine à taquets existante de la flowpackeuse.
Deux lignes de convoyage sont prévues pour stocker les produits en cas d’arrêt de l’ensacheuse. Ce stockage autorise un arrêt de la machine flowpack de 5 à 9 minutes en fonction du format.
CARACTÉRISTIQUES ET RESULTATS
| machine | madeleines | |
|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence |
|
5 000 x 4 000 x 2 000 mm |
Format ovale : Long. 90 x Larg. 55 x H. 40 mm -Format rond : |
200 à 500 madeleines/min |
PLANS ET PHOTOS
