Encaisseuse Wrap de pots de fromages à tartiner
ENTREPRISE ET PROJET
- Type de machine : encaisseuse wrap-around en caisses fermées

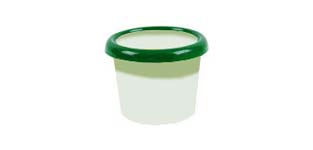

- Type de produit : Pots de fromage à tartiner (pots operculés couverclés)
- Nombre de formats : 4 formats de pots
Cette encaisseuse wrap-around a été développée pour une fromagerie française appartenant à un groupe agroalimentaire leader dans la filière laitière.
Cette usine est spécialisée dans la fabrication de fromages à pâtes fraîches. Afin d’améliorer ses lignes de conditionnement, la fromagerie recherche une solution pour l’encaissage automatique de pots de fromages frais à tartiner.
La future installation doit : recevoir les caisses en piles de découpes à plat, recevoir les pots en sortie de couvercleuse, former les caisses, encaisser les pots, fermer les caisses, restituer les caisses pleines et intégrer une étiqueteuse (hors fourniture JYGA).
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’une encaisseuse wrap en caisse fermée.

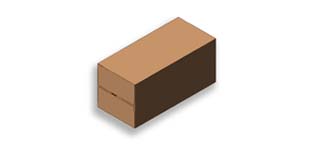

Les caisses wrap-around sont formées à partir des découpes de carton à plat déposées manuellement par l’opérateur dans le magasin de l’encaisseuse. Ces découpes permettent de former des caisses sécables. En sortie d’encaisseuse, on obtient une caisse de 8 pots permettant une manutention optimisée jusqu’au point de vente. La caisse peut ensuite être coupée en deux pour créer deux caisses prêt-à-vendre de quatre produits en rayon.
En parallèle, les pots sont repris en sortie de couvercleuse par un robot équipé d’un préhenseur à ventouses. Ce dernier dépose les pots sur un convoyeur de préparation de lots. Un second robot réalise la même opération sur un second poste. Ce robot d'encaissage dispose les pots sur deux convoyeurs de manière organisée pour l’encaissage.
Aux deux postes suivants, la caisse est présentée face aux modules d’introductions.
Les caisses sont chargées par deux autres robots qui déposent les lots de pots préparés dans deux caisses. Chaque robot réalise une couche.
Le préhenseur est interchangeable manuellement en fonction du format.
Aux postes suivants de l’encaisseuse, les rabats de la caisse sont encollés puis pressés.
Au dernier poste, chaque caisse est pesée, en cas de non-conformité la caisse est éjectée pour une reprise manuelle.
CARACTÉRISTIQUES ET RESULTATS
| machine | PRODUIT | CAISSE | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Øxl) | Cadence | Dimensions (Lxlxh) | Cadence |
|
8000 x 6000 x 2200 mm |
de 95 à 116 x 41,6 à 55 mm |
80 à 100 pots/min |
de 196 à 361 x 98 à 242 x 126 à 185 mm |
5 à 17 caisses/min |
