Encaisseuse wrap de cartouches de gaz à valve
ENTREPRISE ET PROJET
- Type de machine : encaisseuse wrap en caisses fermées
- Type de produit : cartouches de gaz à valve
- Nombre de formats : 7 formats de bouteilles
Cette encaisseuse a été développée pour une société qui commercialise des produits de camping et de plein air. La société, en constante évolution, a fait appel à JYGA dans le cadre du développement d’une nouvelle référence de produits. Ce nouveau développement a amené la société à trouver une solution pour l’encaissage automatique de cartouches de gaz à valve.
L’installation doit : recevoir les piles de découpes de carton à plat, recevoir les produits en sortie de ligne existante, former les caisses, encaisser les cartouches de gaz, fermer les caisses et restituer les caisses pleines.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’une encaisseuse wrap en caisse fermée.
Les cartouches de gaz arrivent latéralement sur un tapis de préparation où le flux est divisé en deux par une butée dans le but de préparer deux rangées.
En parallèle, les piles de découpes de cartons à plat sont déposées manuellement dans le magasin de l’encaisseuse wrap-around. L’encaisseuse comprend 6 postes pour la formation, le remplissage, la fermeture et l’évacuation de la caisse.
Pour l’encaissage des cartouches de gaz, un robot 6 axes équipé d’un préhenseur à ventouses saisit les rangées de cartouches et les introduit dans la caisse en attente.
Une fois remplie, la caisse est ensuite fermée puis évacuée vers la palettisation.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxlxh) | Cadence |
|
4500 x 2400 x 2200 mm |

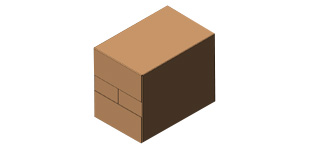

De 190 à 380 x 113 à 230 x 89 à 290 mm |

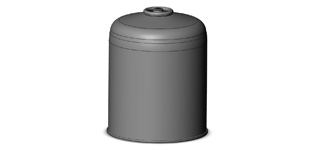

5 à 15 caisses / min | Ø de 67 à 111 mm H de 61 à 256 mm |
60 cartouches / min |
PLANS ET PHOTOS
