Palettiseur collaboratif de caisses américaines
ENTREPRISE ET PROJET
- Type de machine : Pal'it Air
- Type de produit : caisses américaines
- Nombre de formats : 3
Un important acteur du secteur de la pharmacie / cosmétique a fait appel à JYGA pour améliorer ses lignes de conditionnement avec une solution d’encaissage et de palettisation d’étuis.
Pour la fonction palettisation détaillée ici, la solution doit recevoir les caisses pleines en sortie d’encaisseuse, recevoir les palettes vides sur deux emplacements, palettiser les caisses sur les palettes et mettre à disposition les palettes pleines pour les opérateurs.
SOLUTIONS ET RESULTATS
Pour répondre à ce besoin, JYGA propose l’installation d’un palettiseur collaboratif Pal’it Air. Ce palettiseur compact et modulaire s’intègre facilement dans n’importe quel environnement industriel.

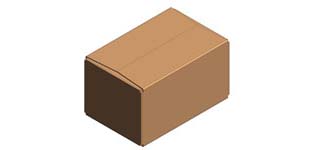

Les caisses sont reprises sens longueur sur un convoyeur, à une hauteur d’environ 750mm. Elles sont accumulées contre une butée fixe au poste de prise robot. Le transfert à 90° en amont permet d’isoler des lots de caisses.
En parallèle, les palettes arrivent de chaque côté de la cellule de palettisation.

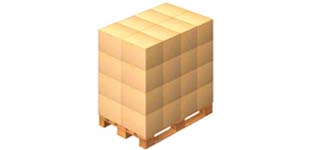

Le robot palettiseur collaboratif équipé d’un préhenseur à dépression saisit les caisses. Il les pose par la suite sur les palettes en couches croisées, en suivant le plan de palettisation prédéfini.
Une fois le nombre de couches de caisses atteint, les palettes sont évacuées par un opérateur.
Cette solution est fourni avec le logiciel de création de plans de palettisation JYTOOL qui donne une autonomie complète au client.
CARACTÉRISTIQUES ET RESULTATS
| machine | CAISSES | PALETTES | |
|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxl) | Cadence | Dimensions (Lxlxh) |
| 3020 x 1733 x 1413 mm |
310 x 242 x 142 mm |
2 à 5 caisses/min | 1000 x 1200 x 145 mm |
PLANS ET PHOTOS
