Etuyeuse TOP LOAD
Etuyeuse TOP LOAD

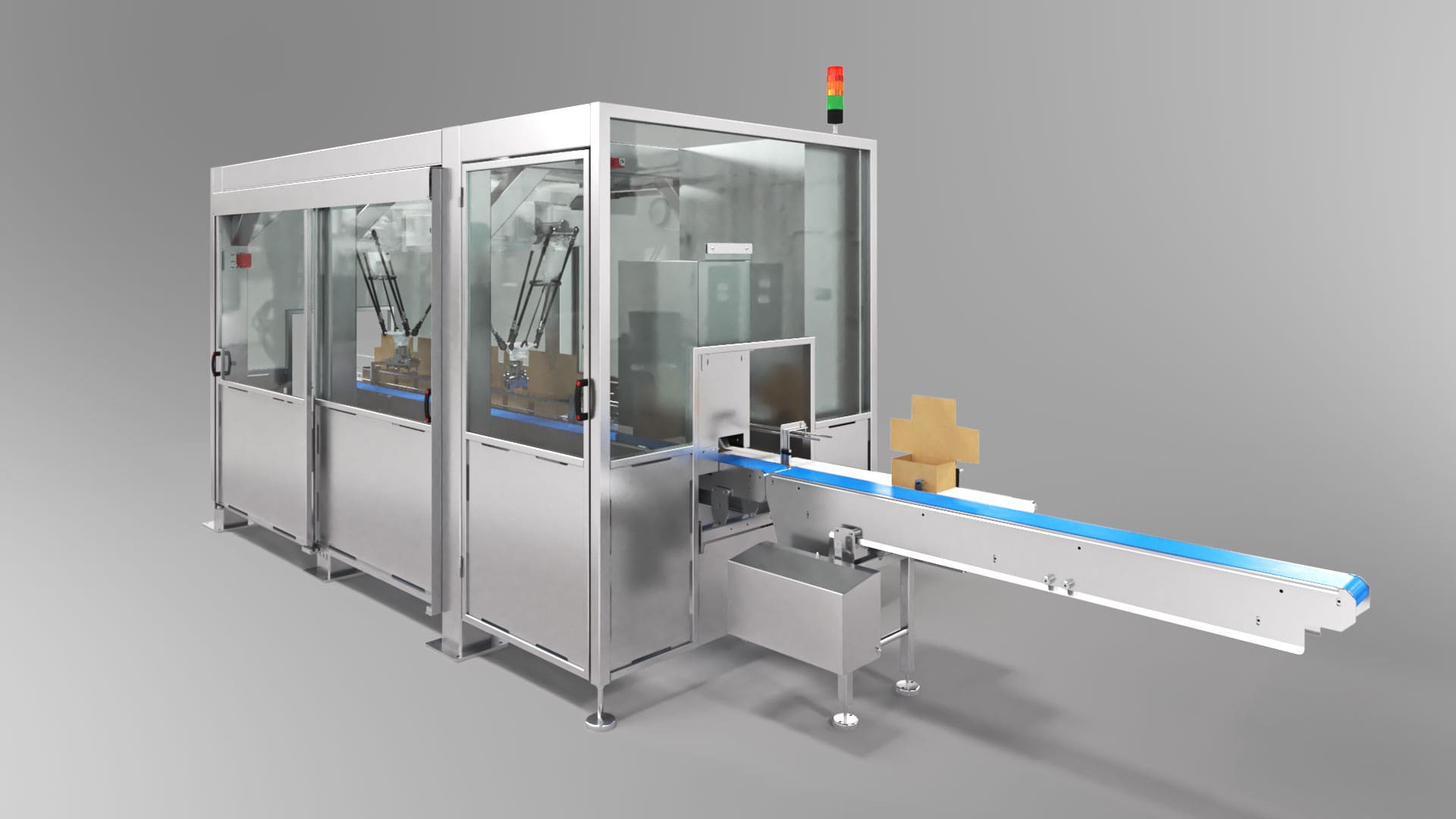

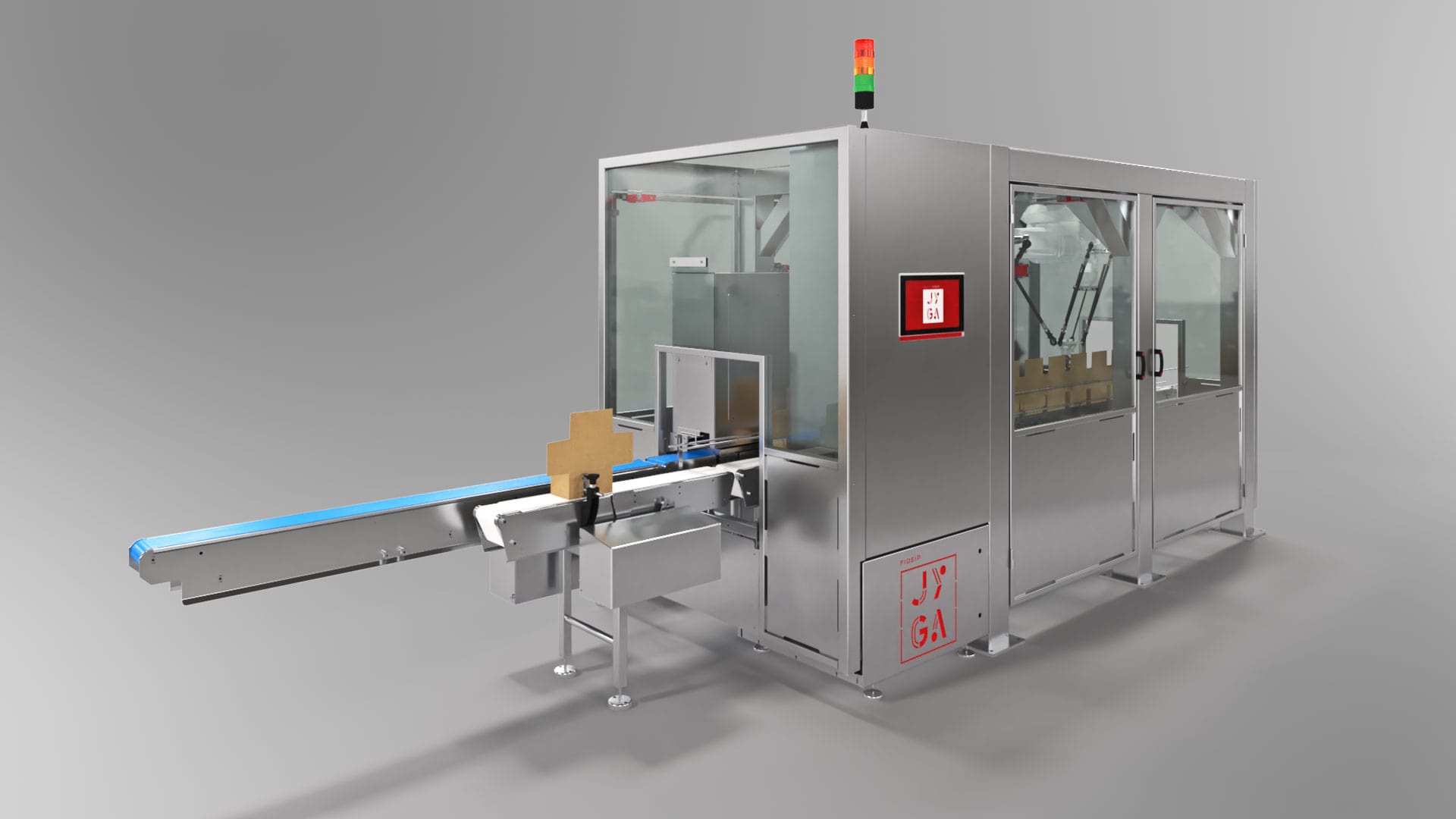

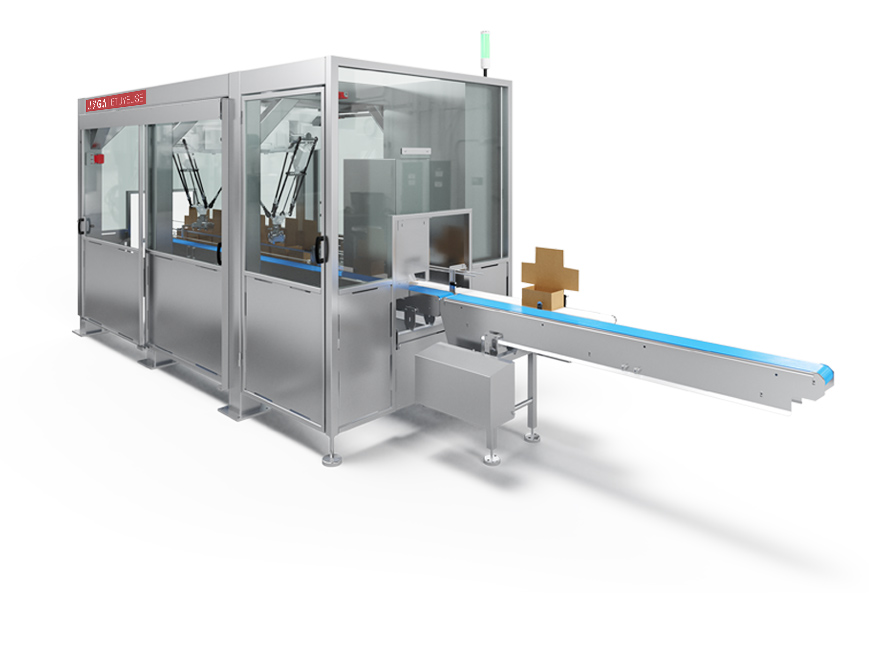

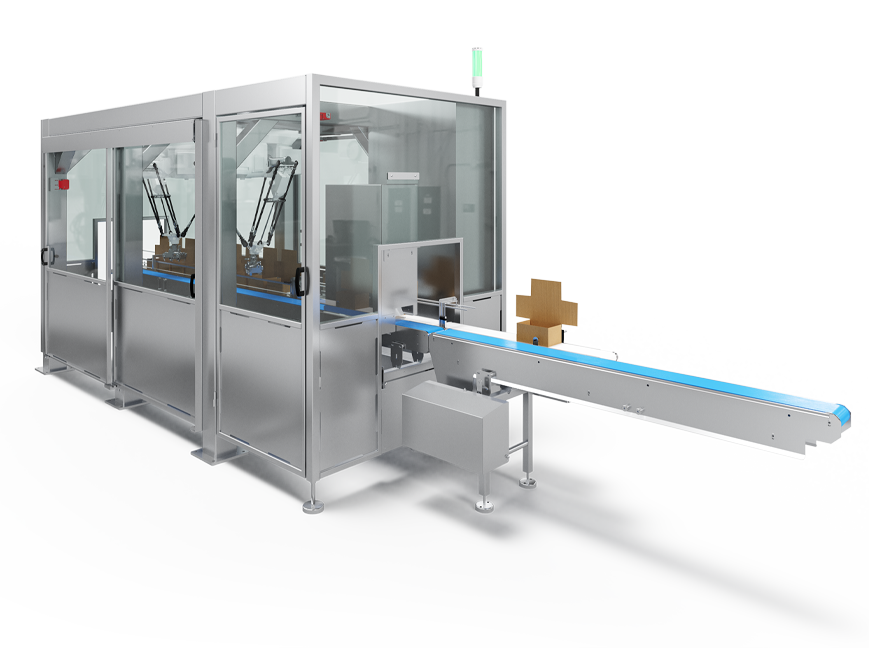

De conception design et robuste, l’étuyeuse topload est une machine qui automatise le chargement par le dessus de vos produits dans leurs emballages primaires cartonnés (étuis de dentifrice, paquets de gâteaux, boîtes de médicaments …). Cette étuyeuse comprend également les fonctions de mise en volume de l’emballage à partir de découpes à plat ainsi que sa fermeture. Équipée d’un ou plusieurs robots, cette machine de suremballage est flexible et répond aux objectifs de cadence des industriels. La conduite depuis l’interface homme-machine intuitive permet de centraliser les différentes opérations de production (lancement, changement de formats, contrôle …).
L'étuyeuse topload en quelques chiffres
Encombrement
2 500 x 1 500 x 2 100 mm (Lxlxh)
Dimensions étui max
200 x 120 x 200 mm (Lxlxh)
Cadence max
50 étuis / min
Préhension
ventouse ou pince

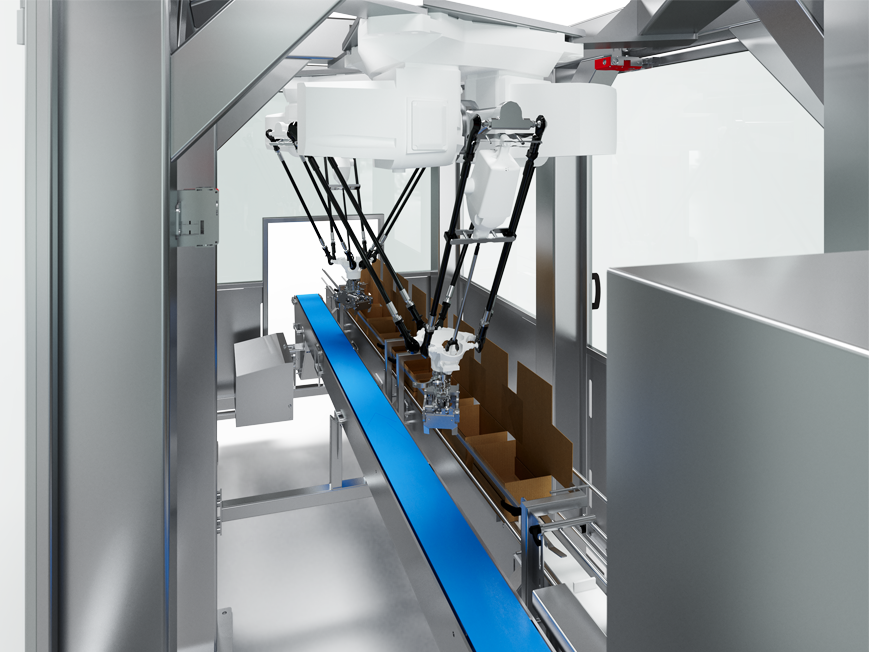

L’etuyeuse verticale TOP LOAD est une solution robotisée flexible, qui permet de charger vos produits dans des étuis par le dessus. Cette étuyeuse est généralement constituée de trois fonctions dissociées : une formeuse de boite (collage ou encliquetage), un poste de chargement puis une fermeuse de boite. L’étuyeuse TOP LOAD utilise des cartons à plat moins coûteux. Ces cartons à plat moins épais permettent également une meilleure autonomie de la machine.

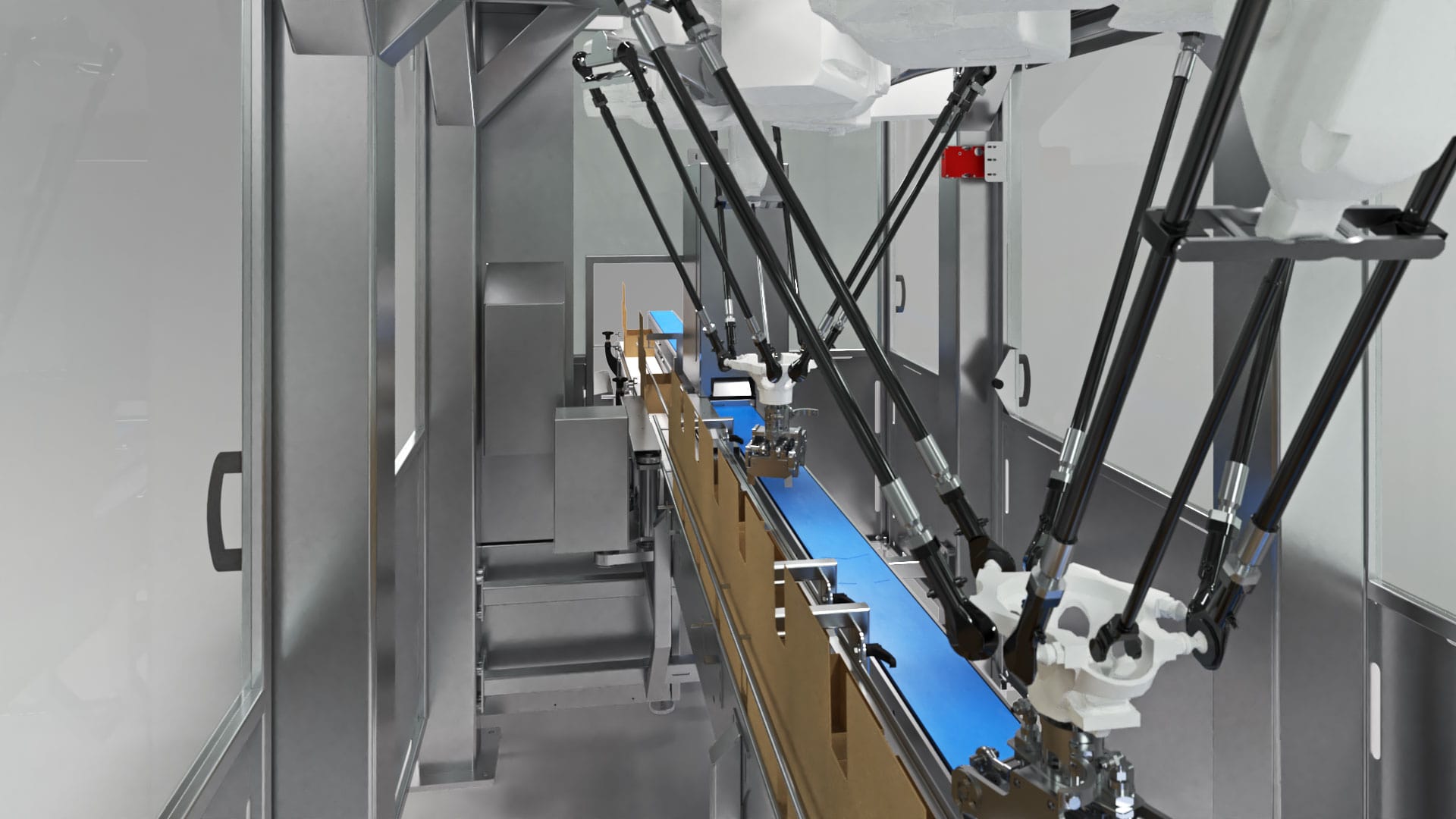

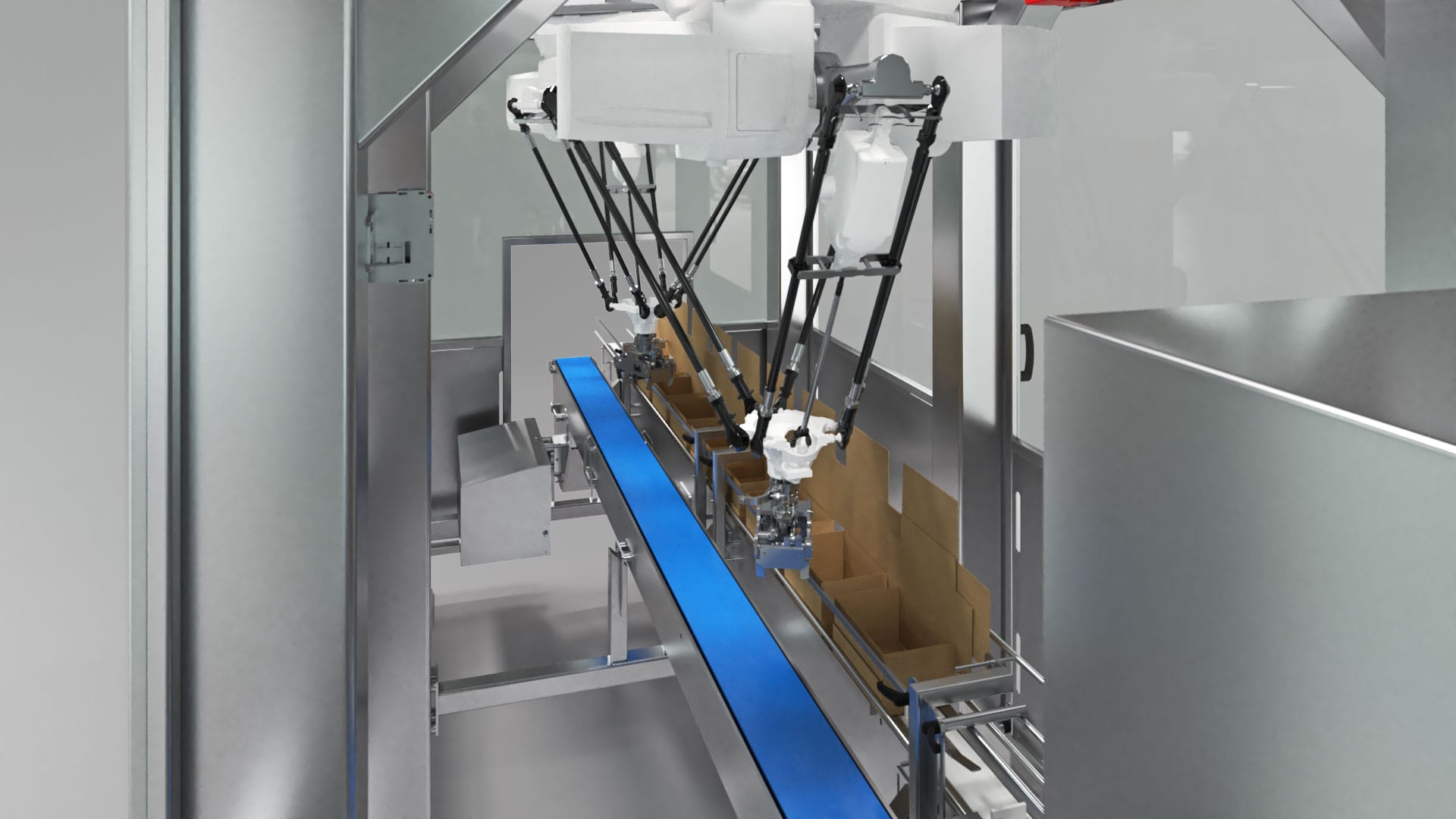

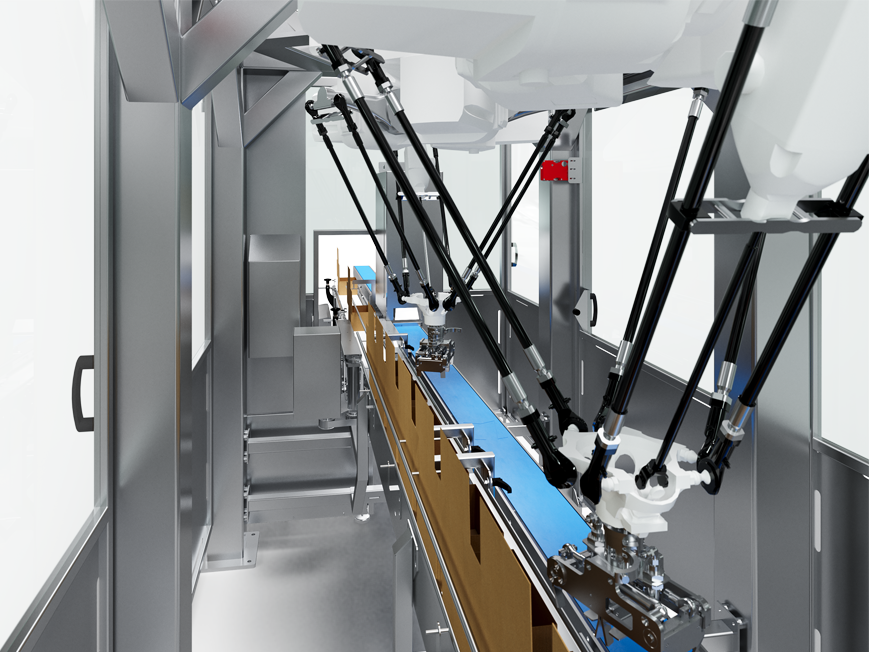

Les robots sont équipés de changeurs d’outils pour adapter les préhenseurs aux différents formats d’étuis. La formeuse d’étuis s’adapte également par changement d’outils et la fermeuse s’adapte par réglages.
BÉNÉFICES DE L’ETUYEUSE TOPLOAD
- Création de formats plus simple qu’en sideload
- Changement de formats rapide
- Implantation modulable
- Facilité d’utilisation : interface Homme-Machine via un écran tactile
CARACTÉRISTIQUES TECHNIQUES DE L’ETUYEUSE TOPLOAD
| REFERENCE | LONGUEUR ETUI | LARGEUR ETUI | HAUTEUR ETUI | ENCOMBREMENT MACHINE * |
|---|---|---|---|---|
| JTL-120 | De 100 à 200 mm | De 50 à 120 mm | De 50 à 200 mm | 2 500 x 1 500 x 2 100 mm (Lxlxh) |
* pour une implantation en ligne (conception modulaire)

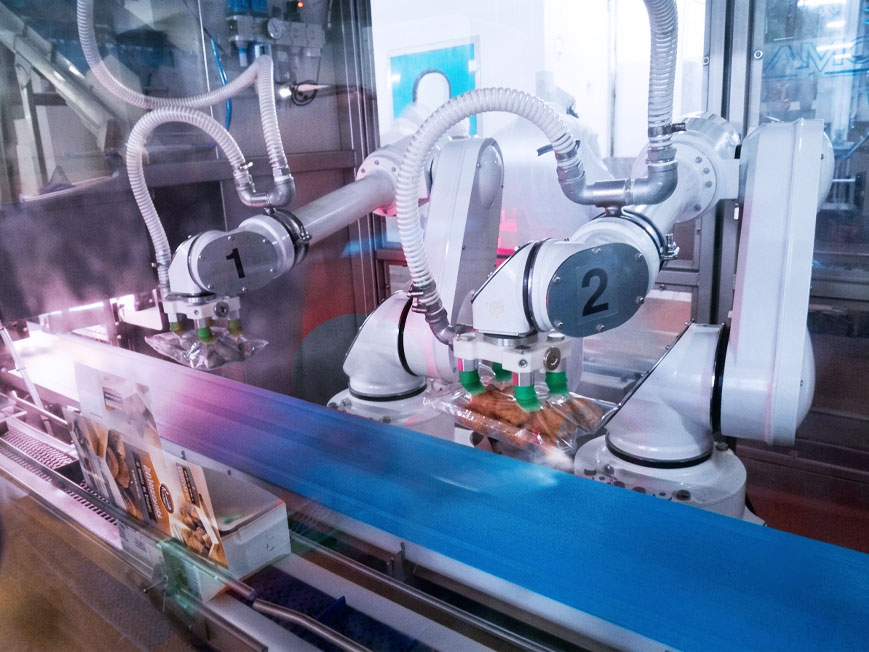

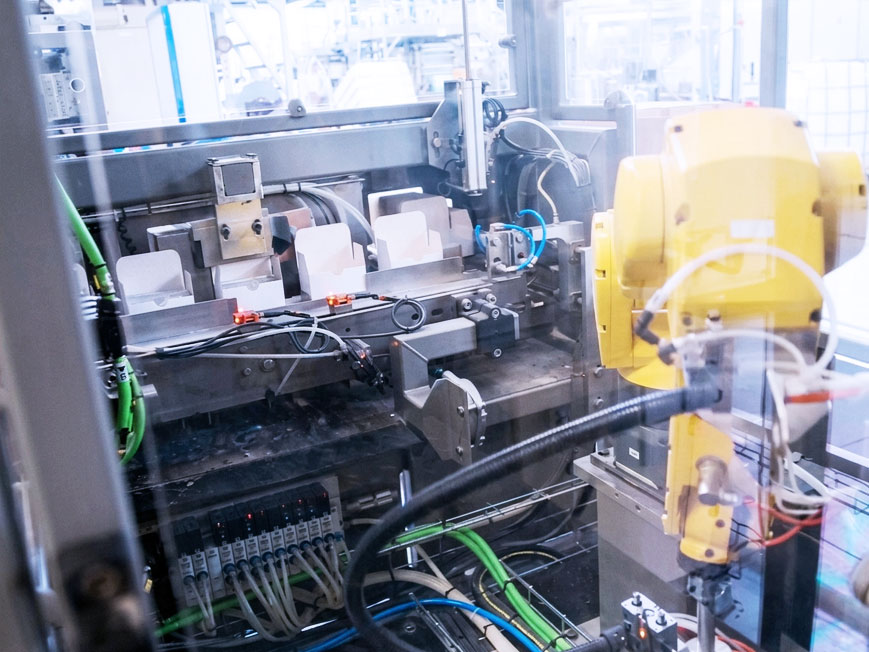

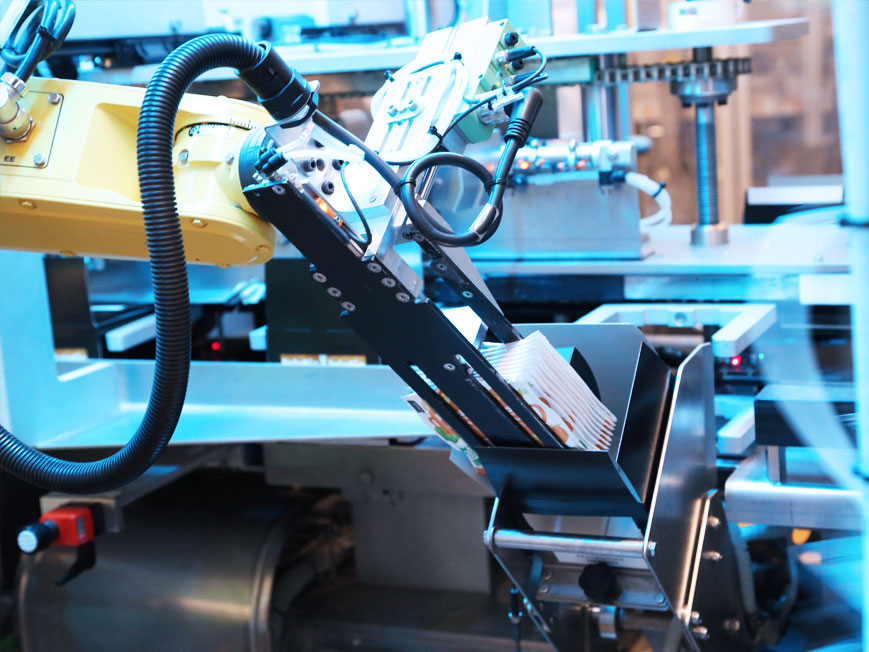

exemple d'application : Etuyeuse de sachets de préparations bio
Les emballages compatibles
Équipements périphériques
Autour de nos étuyeuses, nous proposons des équipements périphériques de notre conception pour répondre à des besoins complémentaires.
BASCULEUR D'ETUI
Le basculeur d’étuis permet d’améliorer l’ergonomie au poste d’encaissage manuel. Il permet également un stockage plus important sur le convoyeur de sortie.
SECHEUR EN LIGNE 360°
Le sécheur est une solution qui s’intègre dans une ligne de conditionnement en sortie d’autoclaves et en amont d’une encaisseuse ou d’une étuyeuse.
Les produits passés en autoclave sortent humides voire recouverts d’eau. Avant de pouvoir être conditionnés et mis en carton, ils doivent donc être séchés.
Le sécheur JYGA est une machine compacte équipée de matériels robustes et technologiques. Le soufflage à haute intensité retire toute présence d’eau sur le produit. L’eau est récupérée dans un bac sous la machine.
Cette solution est compacte et multiformat.
ENCAISSEUSES JYGA
Nos encaisseuses wrap, encaisseuse caisse américaine, encaisseuse caisse trottoir … peuvent s’implanter directement derrière nos étuyeuses. Elles sont conçues pour être parfaitement compatibles sur le plan mécanique comme sur le plan automatisme.
Intégrations - partenariats
Vous avez besoin de traçabilité, marquage, contrôles variés, personnalisation ? JYGA s’entoure de partenaires de confiance pour l’intégration de ces solutions techniques. Découvrez les différentes solutions que nous intégrons sur nos lignes de conditionnement :
