Etuyage de sachets de préparations bio
ENTREPRISE ET PROJET
- Type de machine : étuyeuse topload

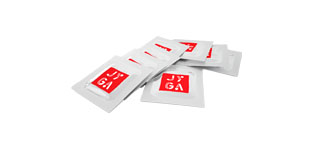

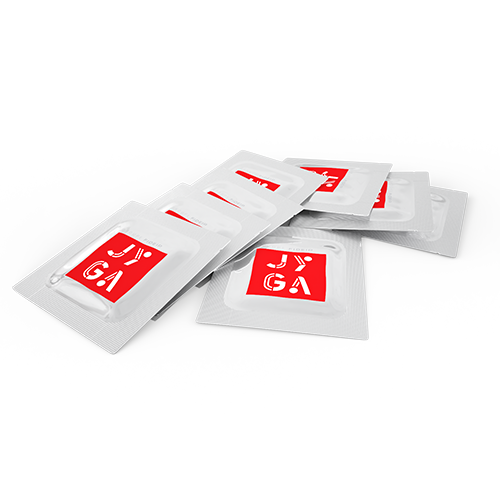

- Type de produit : sachets de préparations salées ou sucrées bio
Cette étuyeuse a été développée pour une entreprise familiale spécialisée dans la production de produits culinaires et cosmétiques 100% biologiques. Dans un objectif de développement, la société a fait appel à JYGA pour automatiser sa fin de ligne avec la fourniture d’une étuyeuse de sachets.
L’étuyeuse doit : recevoir les sachets en sortie de trieuse pondérale, recevoir les étuis pliés en piles, former les étuis, charger les sachets dans les étuis, fermer les étuis.
SOLUTIONS ET RESULTATS
Les sachets arrivent en sortie d’ensacheuses existantes et sont déposés à plat sur un convoyeur.
En bout du convoyeur, chaque sachet est saisi par une tourelle à ventouses qui les empile dans une tourelle à godets. La prise du robot s’effectue au dernier poste.

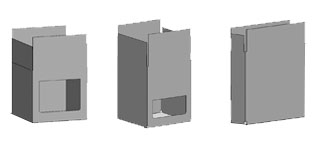

Les piles d’étuis pliés sont déposées manuellement par l’opérateur dans un magasin horizontal. Les étuis sont alors formés automatiquement et sont présentés au poste d’introduction.
Un robot 6 axes équipé d’un préhenseur à pinces saisit une pile de sachets dans le godet puis l’introduit dans l’étuis préalablement formé.
Une fois rempli, le dessus de l’étuis est plié puis encollé. Les étuis remplis sont évacués sur un convoyeur pour une reprise manuelle par un opérateur.
CARACTÉRISTIQUES ET RESULTATS
| machine | etuis | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxl) | Cadence |
| 3 730 x 3 150 x 2 000 mm |
122 x 112 à 122 x 30 à 152 mm |
20 étuis / min | 120 x 110 à 150 mm | 80 à 600 sachets / min |
PLANS ET PHOTOS
