ENTREPRISE ET PROJET
- Type de machine : palettiseur multilignes

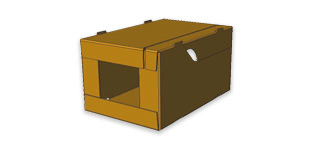

- Type de produit : caisses wrap de sachets de coton-tige
- Nombre de formats : 32 formats de palettes
Cette application a été développée pour un groupe français spécialisé dans la fabrication de produits de soin et d’hygiène à base de coton. Afin d’assurer la performance de ses lignes de production, la société a fait appel à JYGA pour la fourniture d'une cellule de palettisation de boites équipée d'un palettiseur robotisé de boîtes contenant des sachets de coton-tige.
Le robot palettiseur de boîtes doit permettre de recevoir les caisses en sortie de 8 lignes d’encaissage existantes (voir l'application d'encaissage), recevoir les palettes au sol (manuellement), recevoir les piles d’intercalaires, palettiser les cartons, évacuer les palettes pleines manuellement.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation de trois îlots de palettiseur multilignes avec un système de préhension à ventouses et un système de préhension à fourches escamotables pour la palettisation carton.
Les caisses arrivent en sortie de 8 lignes d’encaissage.
Les piles de d’intercalaires sont déposées manuellement par l’opérateur sur une table.
Chaque ligne dispose de deux postes de palettisation robotisée de boîtes. Les palettes sont déposées manuellement à l’intérieur de l’îlot.
Ilots 1 et 2 (6 lignes) :
Les caisses sont acheminées sur un convoyeur d’accumulation sens longueur. A l’extrémité de celui-ci, un pousseur les transfère une à une sur un convoyeur d’accumulation. Les caisses sont ensuite pivotées ou non contre une butée. A ce poste, la butée libère une rangée de caisses pendant que la caisse suivante est maintenue par un presseur. Le robot palettiseur est équipé d’un préhenseur à fourche escamotable. Celui-ci saisi directement la rangée de caisses à travers les rouleaux. Le lot est alors déposé sur la palette en construction.
Ilot 3 (2 lignes) :
Les caisses qui arrivent dans l’îlot 3 sont transférées latéralement par un pousseur existant sur un convoyeur d’accumulation. Elles sont pivotées ou non puis s’accumulent en bout du convoyeur contre une butée. Le robot palettiseur automatique 6 axes est équipé d’un préhenseur à ventouses pour la palettisation de carton. Celui-ci saisi une ou deux caisses en butée sur le convoyeur selon le format. Le lot est ensuite déposé sur la palette en construction.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | palette | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxl) | Formats |
|
ILot 1 et 2 : 8 000 x 5 000 x 3 400 mm ilot 3 : 6 900 x 4 200 x 3 400 mm |
De 222 à 374 x 174 à 256 x 82 à 304 mm |
De 90 à 470 caisses / heure | Type Euro : 1 200 x 800 mm Type Ang : 1 000 x 1 200 mm |

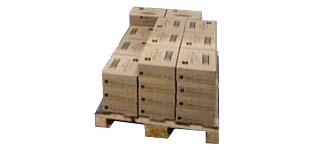

De 9 à 21 produits / couches De 8 à 29 couches / palettes |
PLANS ET PHOTOS
