Palettiseur Monoligne
Palettiseur Monoligne

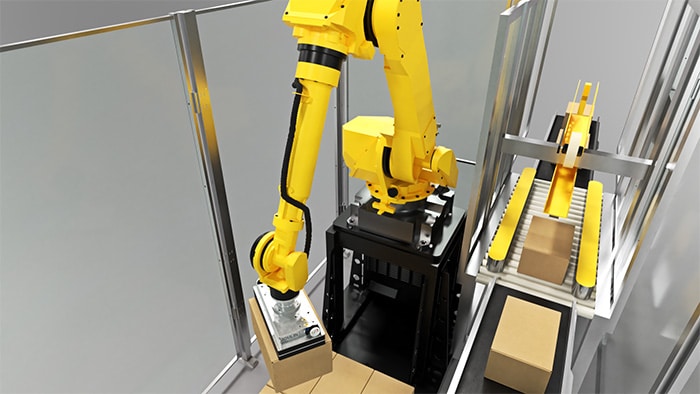

Équipé d’un robot industriel éprouvé, ce palettiseur monoligne s’intègre facilement sur une fin de ligne de production. Très compact, ce e robot palettiseur monoligne offre aux industriels des secteurs de l’agroalimentaire, de la pharmacie ou de la cosmétique, une solution de palettisation monoligne fiable et performante avec un encombrement réduit. Selon le besoin, le palettiseur monoligne peut être équipé d’un préhenseur à pince, à griffe ou à plateau aspirant. Ce palettiseur flexible permet de palettiser de nombreux formats de cartons ou de produits : caisses fermées ou ouvertes, barquettes, sacs, fardeaux ...
Le palettiseur monoligne en quelques chiffres
Encombrement
7500 x 3500 mm (Lxl)
Dimensions caisses
350 x 150 x 80 mm minimum 400 x 300 x 200 mm maximum
Cadence
35 caisses/min
Poids caisse max
30 kg

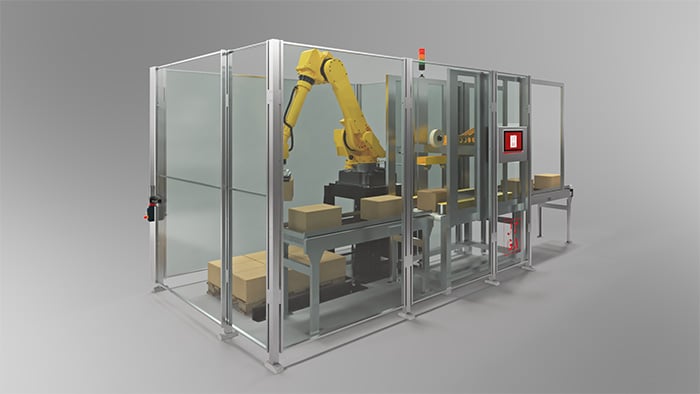

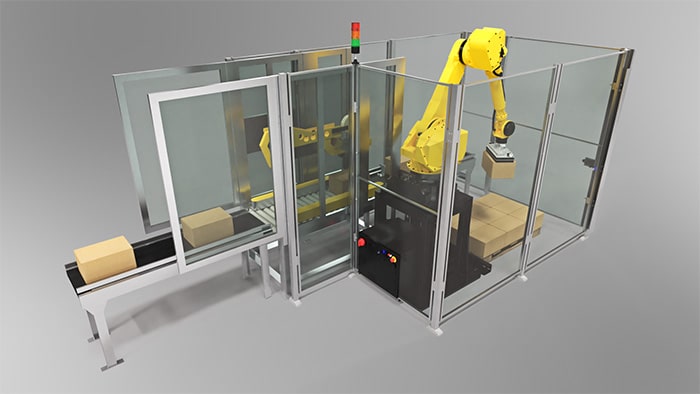

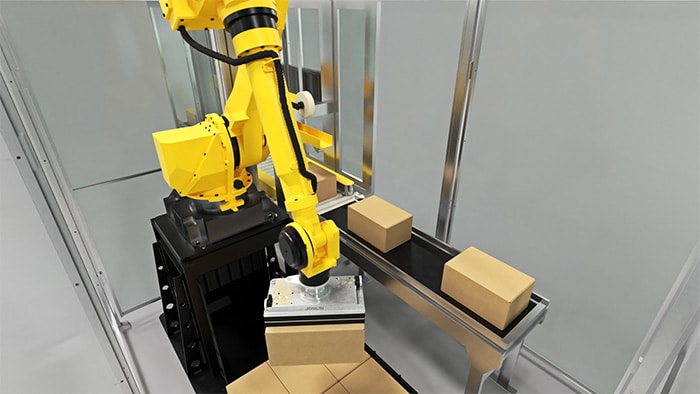

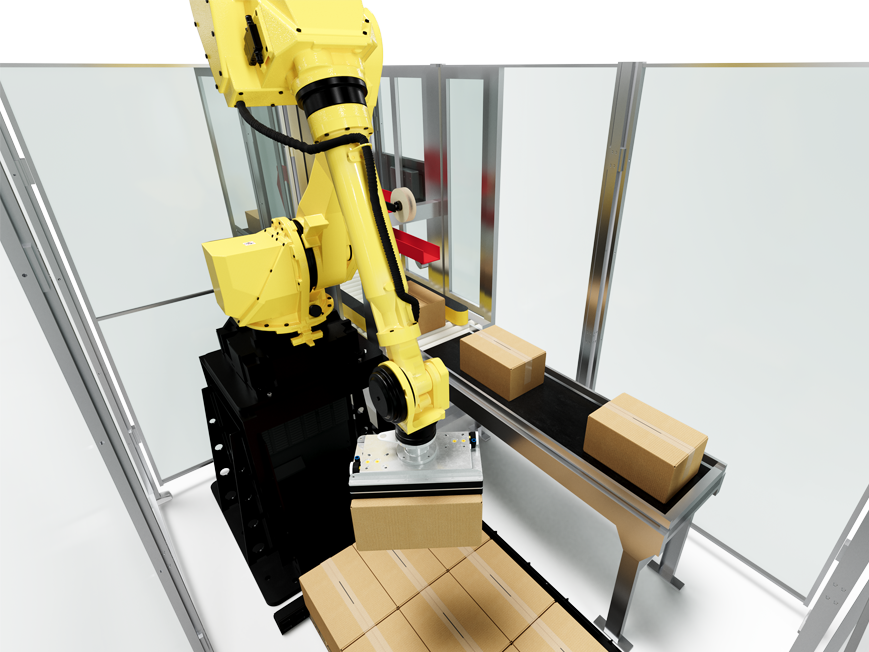

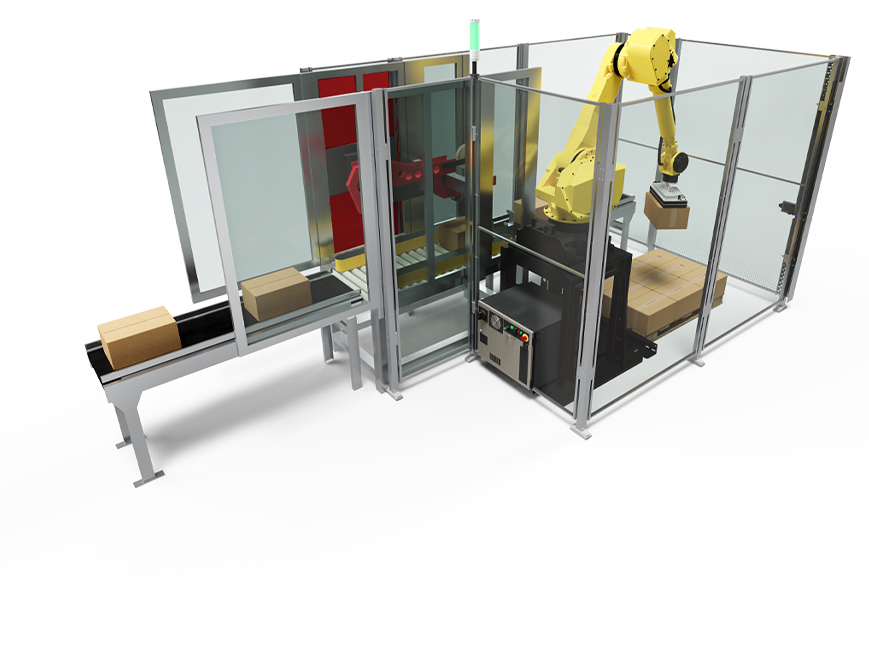

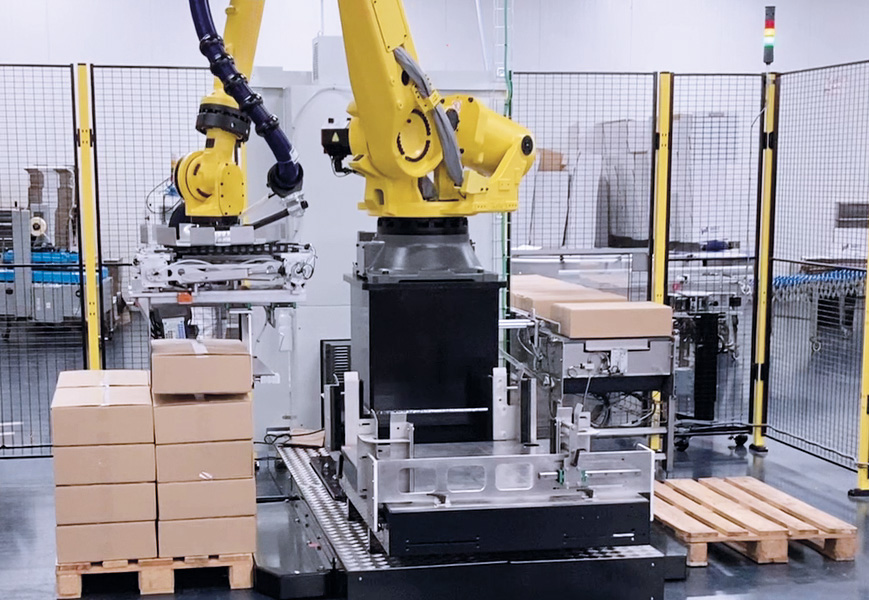

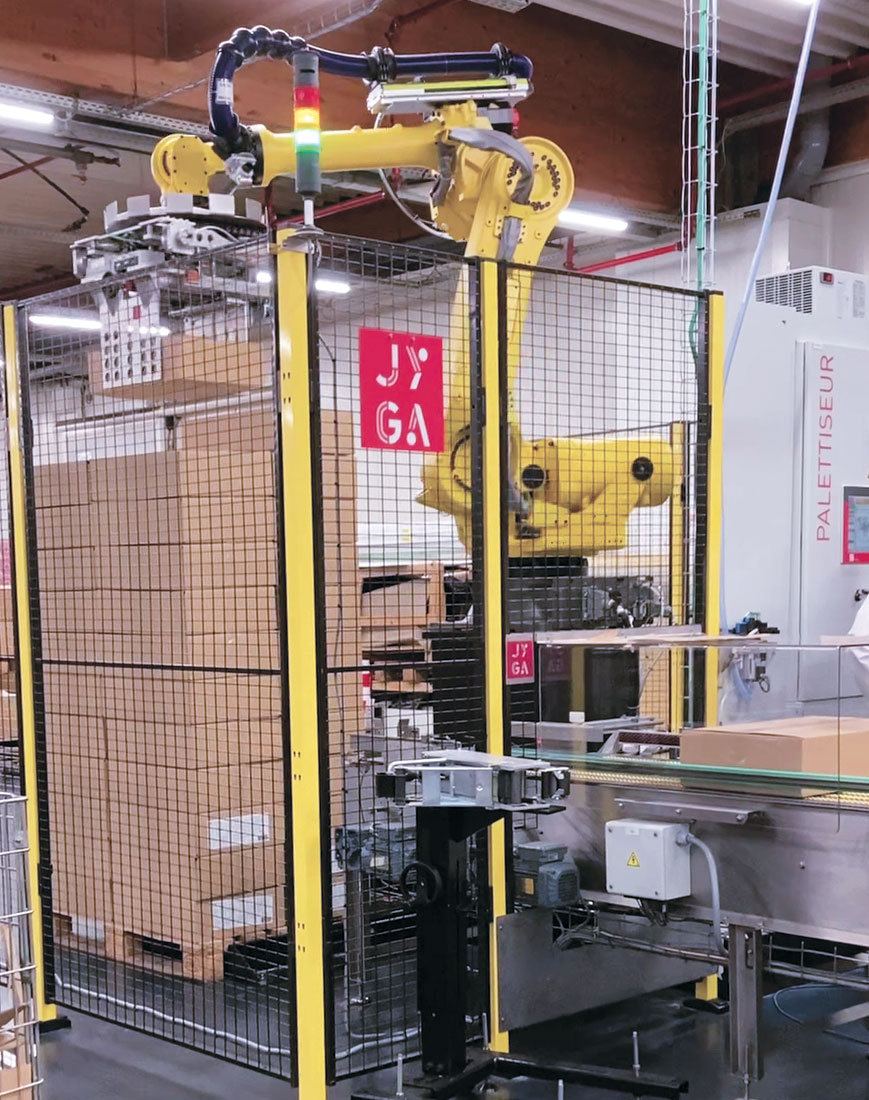

Le palettiseur monoligne est une solution compacte et simple organisée autour d’un robot poly-articulé. Cette cellule de palettisation est conçue pour mettre vos produits sur palette à partir d’une seule ligne de production. Avec cette solution, chacune de vos lignes peut être équipée d’un palettiseur autonome et indépendant et rendre les mêmes services qu'un palettiseur par le bas ou un palettiseur par le haut.

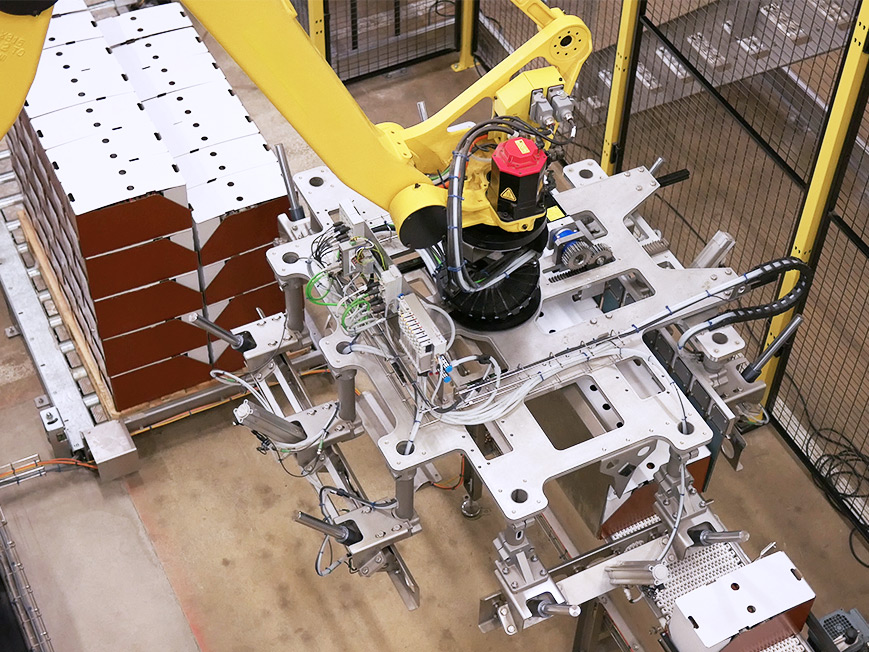

Flexible et polyvalente, la gamme de palettiseur par préhension JYPAL dispose de trois préhenseurs pouvant répondre à vos besoins de palettisation à l’unité, à la rangée ou à la couche :

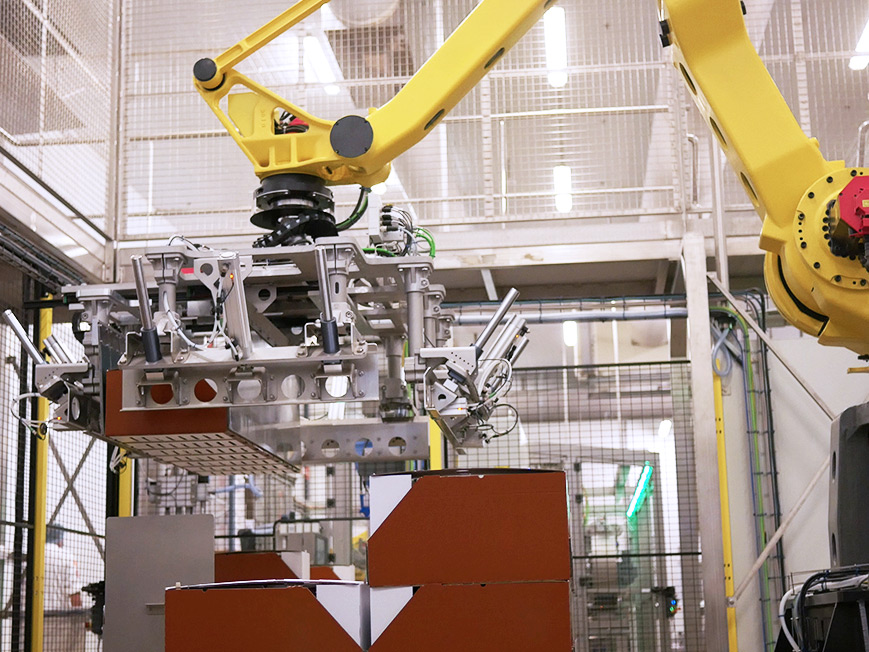

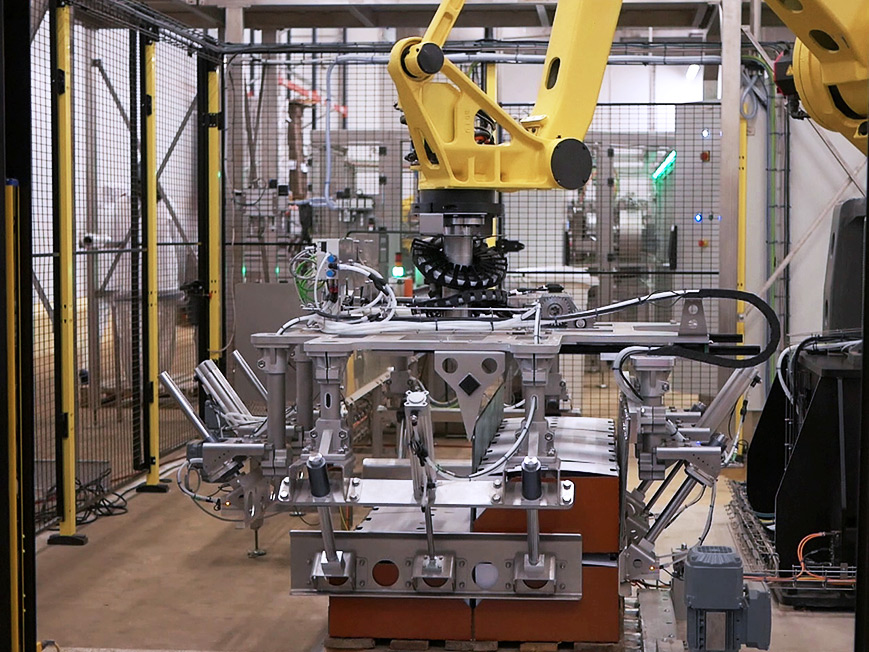

- Préhenseurs à pince (carton, barquette)
- Préhenseurs à griffe (sacs, fardeaux, produits semi-rigides)

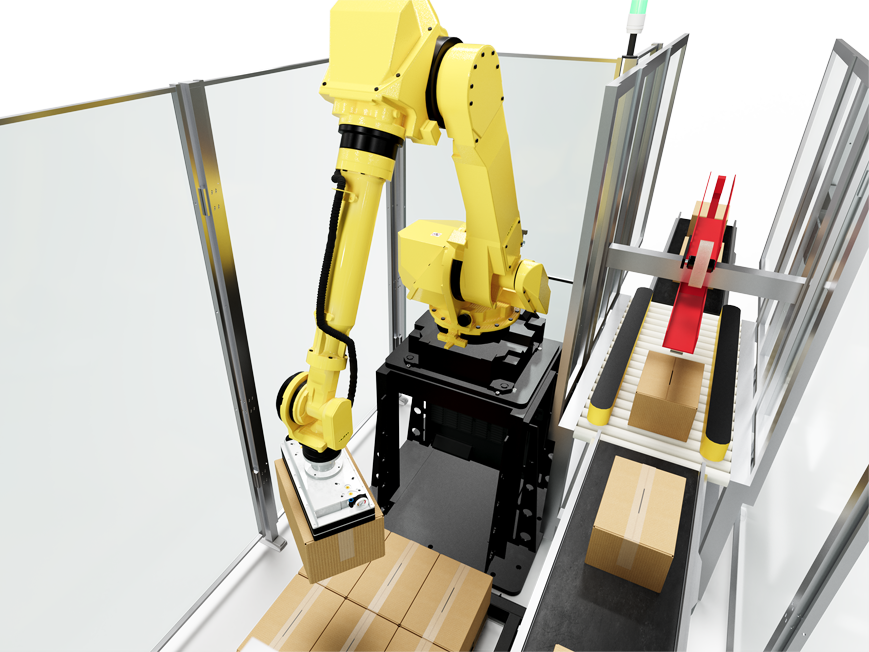

- Préhenseurs à plateau aspirant
Certains préhenseurs peuvent être équipés d’un module de retaquage de la couche inférieure pour garantir une palette parfaitement droite.
Cette cellule de palettisation robotisée dispose en option d’un dépileur de palette et d’intercalaire, de module de préparation de couche ou de rangée.
La palette complète peut être transférée vers une banderoleuse ou une étiqueteuse.

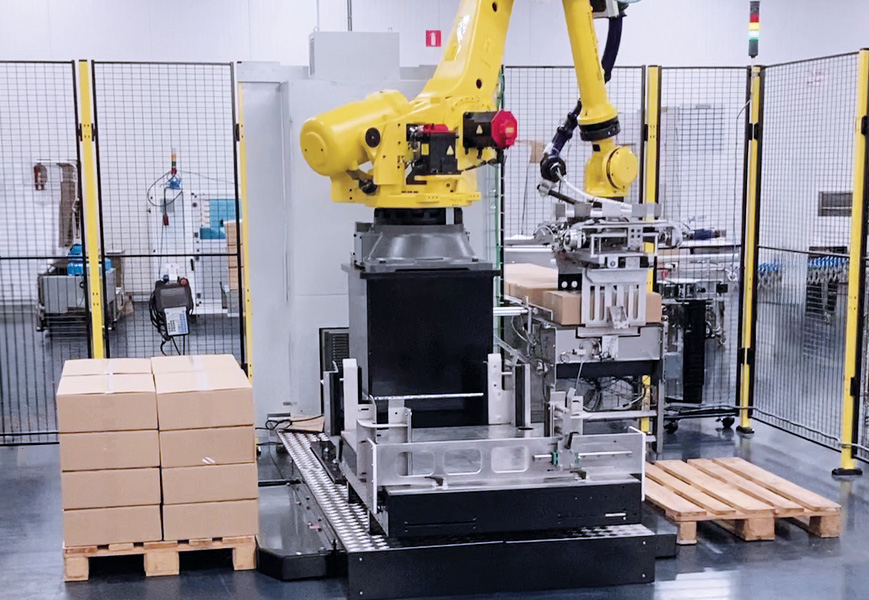

exemple de realisation : Palettiseur de pots de rillettes
LOGICIEL DE PLAN DE PALETTISATION JY’TOOL

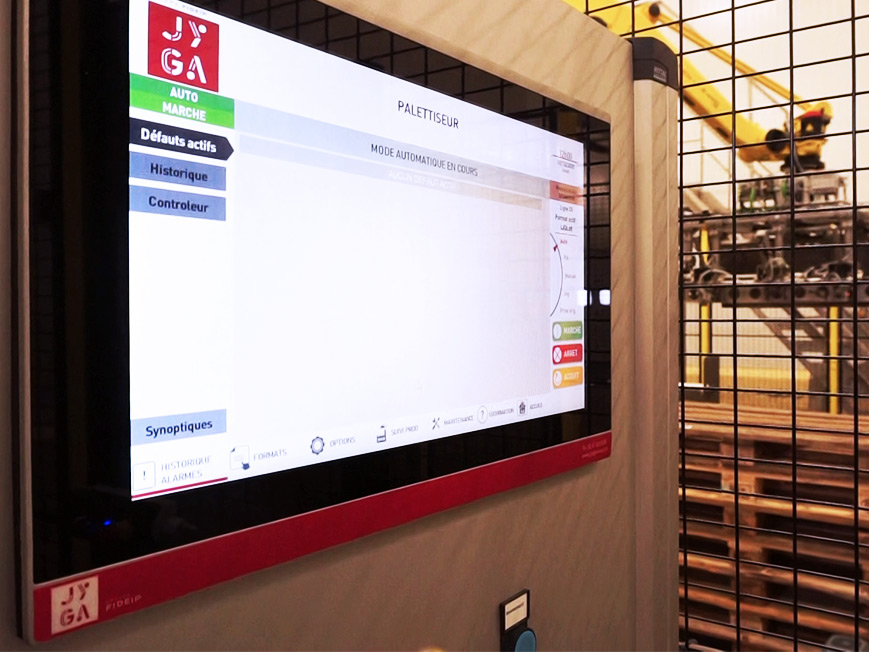

Le palettiseur monoligne est également équipé du nouveau logiciel de plan de palettisation JY’TOOL. Ce logiciel permet de créer et modifier en quelques minutes les différents plans de mise sur palette de la ligne. Il est possible d’enregistrer plusieurs types de configurations à partir du pupitre puis de lancer en production.
OPTION ROBOT COLLABORATIF
Suivant les situations, le palettiseur monoligne peut être équipé d’un robot collaboratif. Ce palettiseur collaboratif conserve toutes les fonctionnalités d’un palettiseur palettiseur à couches mono-ligne grillagé.
BÉNÉFICES DU PALETTISEUR MONOLIGNE
- Robot industriel éprouvé
- Maintenance réduite
- Autonomie de l’opérateur grâce au JY’TOOL
- Zéro risque d’intrusion intempestive
CARACTÉRISTIQUES TECHNIQUES DU PALETTISEUR MONOLIGNE
| PALETTISEUR MONOLIGNE | |
|---|---|
| Encombrement machine | 7500 x 3500 mm (Lxl) |
| Dimensions palettes pleines | 800 x 1200 x 1800 mm (LxlxH) |
| Dimensions caisses min | 350 x 150 x 80 mm (LxlxH) |
| Dimensions caisses max | 400 x 300 x 200 mm (LxlxH) |
| Cadence max | 20 caisses/min |
| Poids caisse max | 20 kg |
Les emballages compatibles
Équipements périphériques
Autour de nos palettiseurs, nous proposons des équipements périphériques de notre conception pour répondre à des besoins complémentaires.
DEPILEUR DE PALETTES
Selon la cadence de la ligne, le robot dispose de plus ou moins de temps pour gérer la distribution des palettes unitaires. Dans le cas où le robot est intégralement occupé par la palettisation des caisses, la mise en place d’un dépileur autonome de palettes s’impose. L’opérateur approvisionne alors une pile complète de palettes dans le dépileur, lequel distribue les palettes unitaires au poste de palettisation. Le dépilage est réalisé par le dessous. L’approvisionnement peut se faire en temps masqué.

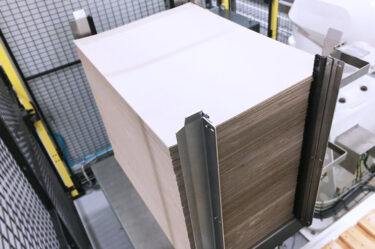

MAGASIN D’INTERCALAIRES

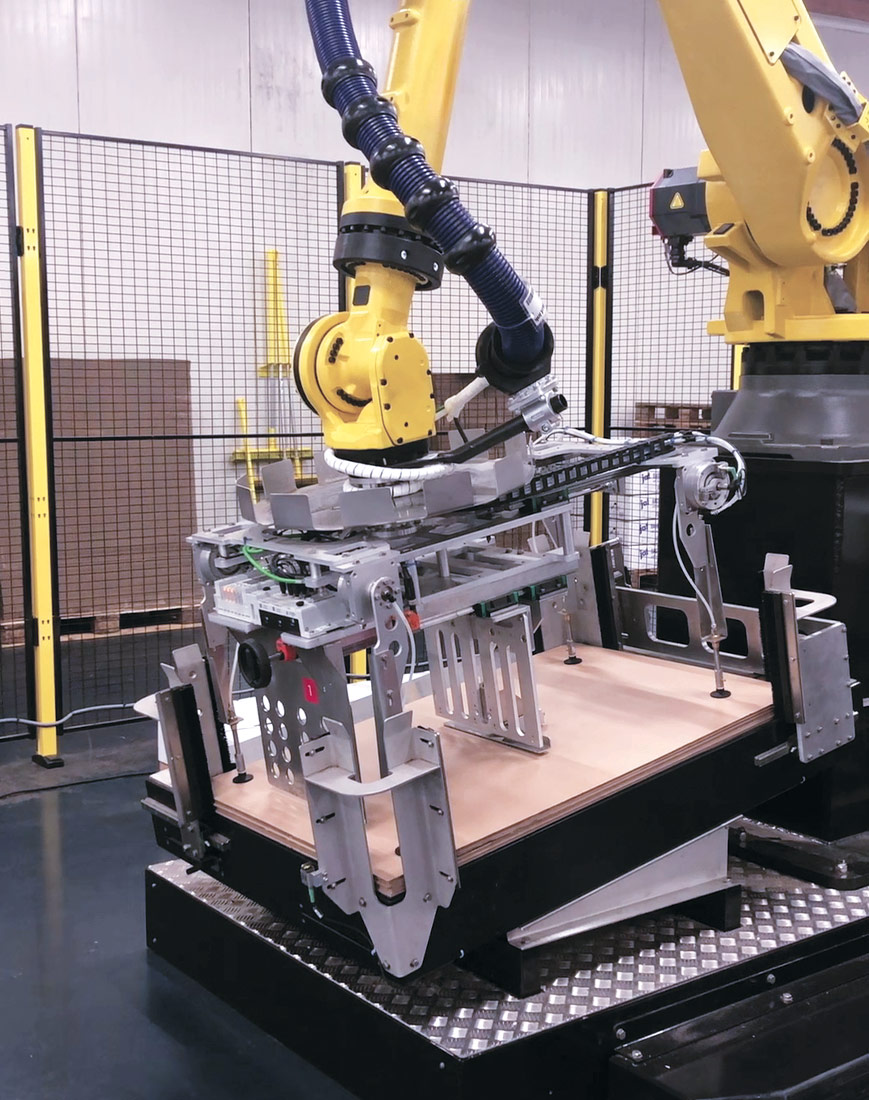

Vos palettes nécessitent parfois la mise en place d’intercalaires. Un magasin est alors implanté dans l’îlot du palettiseur haute cadence mono-colonne. L’opérateur approvisionne en une seule manipulation une pile d’intercalaires. Le robot dépile ensuite les intercalaires un à un pour les déposer sur la couche en attente.
L’intercalaire peut être en carton : carton compact, carton ondulé, papier Craft en feuilles, papier Craft en rouleau.
L’intercalaire peut être en plastique : plaques alvéolées, feuilles en rouleau.
GERBEUR/ELEVATEUR DE CAISSES
En amont de votre robot de palettisation centralisée, le gerbeur de caisses JYGA empile vos caisses pleines. Il a été conçu intrinsèquement sécurisé pour supprimer les tunnels de protection. Cela facilite son intégration. Le robot traite alors des piles de caisses.
Intégrations - partenariats
Vous avez besoin de traçabilité, marquage, contrôles variés, personnalisation ? JYGA s’entoure de partenaires de confiance pour l’intégration de ces solutions techniques. Découvrez les différentes solutions que nous intégrons sur nos lignes de conditionnement :
