PALETTISEUR MULTILIGNES
PALETTISEUR MULTILIGNES
Le palettiseur multilignes est équipé d’un robot poly-articulé conçu pour palettiser de deux à quatre lignes de production identiques ou différentes à la fois. Ce palettiseur multilignes offre une grande flexibilité aux industriels grâce à son pupitre permettant de centraliser la conduite des multiples lignes. Cette solution robuste de palettisation robotisée peut traiter des colis légers comme lourds (10 kg) tout en garantissant une cadence élevée (35 caisses/min). Le logiciel de plan de palettisation intégré au palettiseur multilignes rend possible la création et la modification de nombreuses configurations prêtes à être lancées en production en quelques minutes.
Le palettiseur multiligne en quelques chiffres
Jusqu'à
4 lignes
Dimensions caisses
250 x 100 x 150 mm minimum 600 x 400 x 300 mm maximum
Cadence
35 caisses/min
Poids caisse max
30 kg

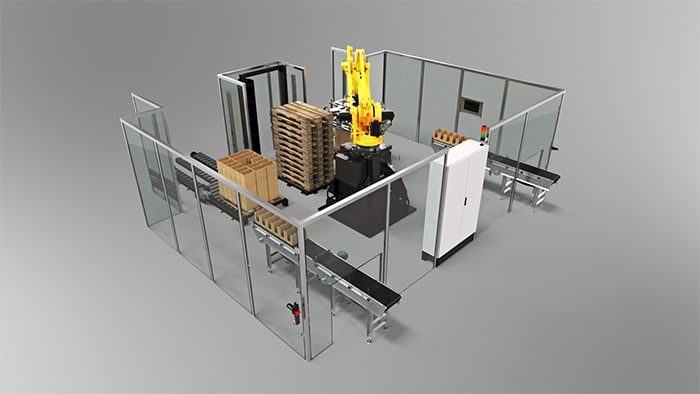

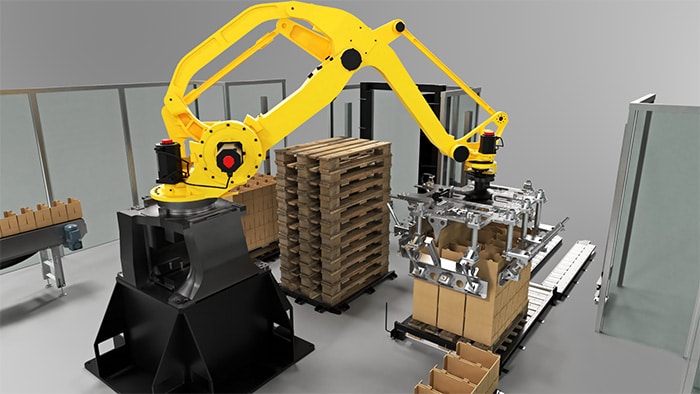

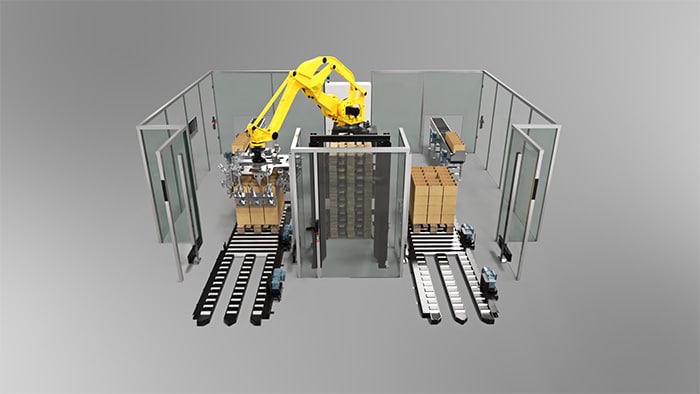

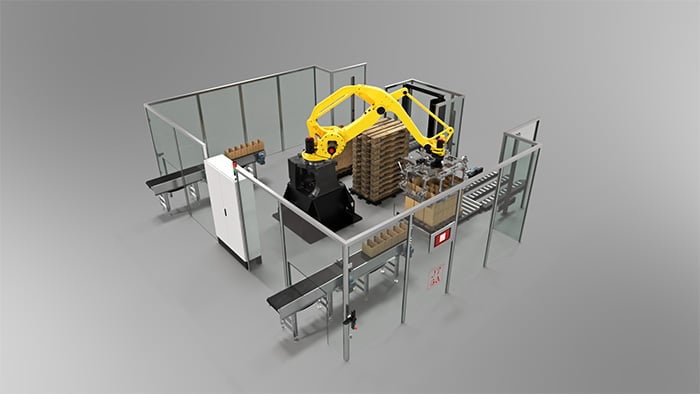

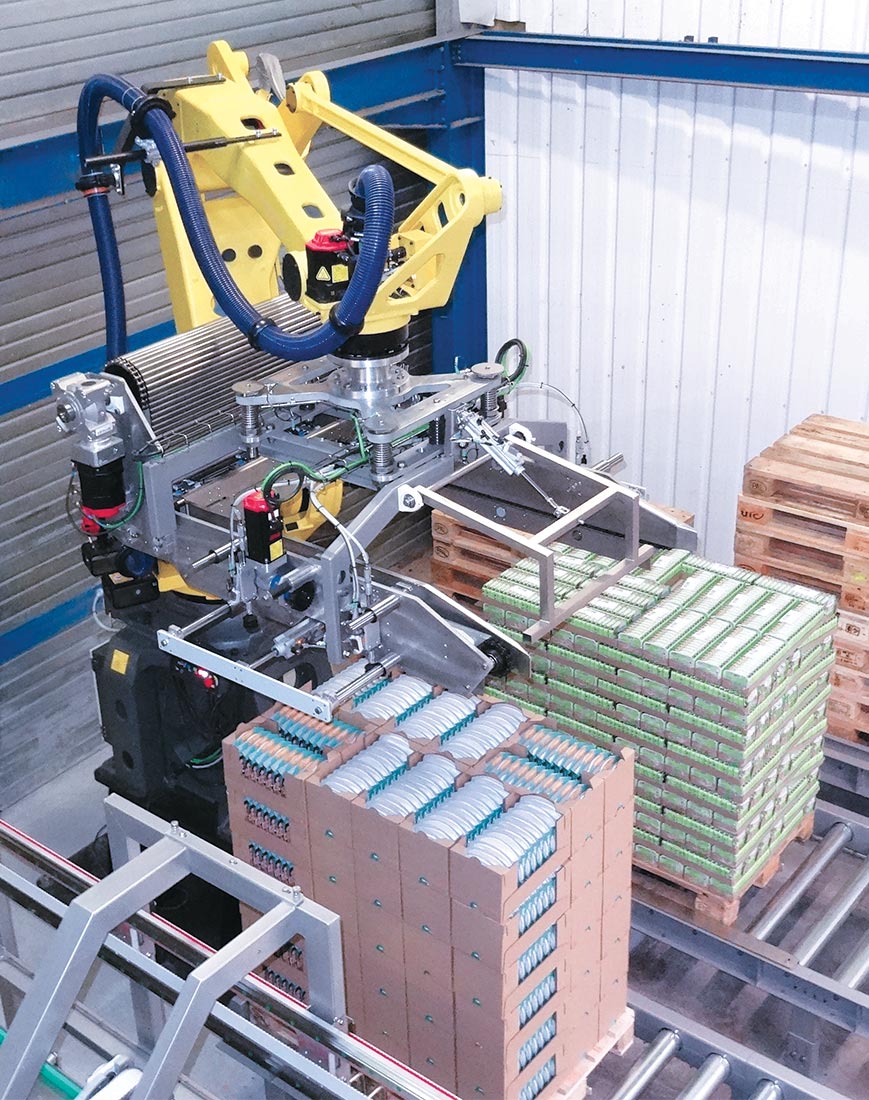

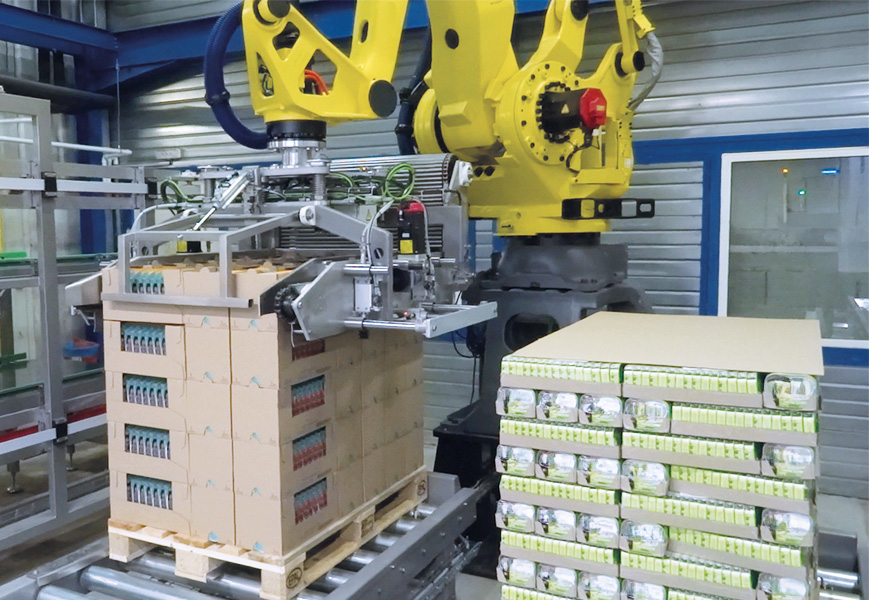

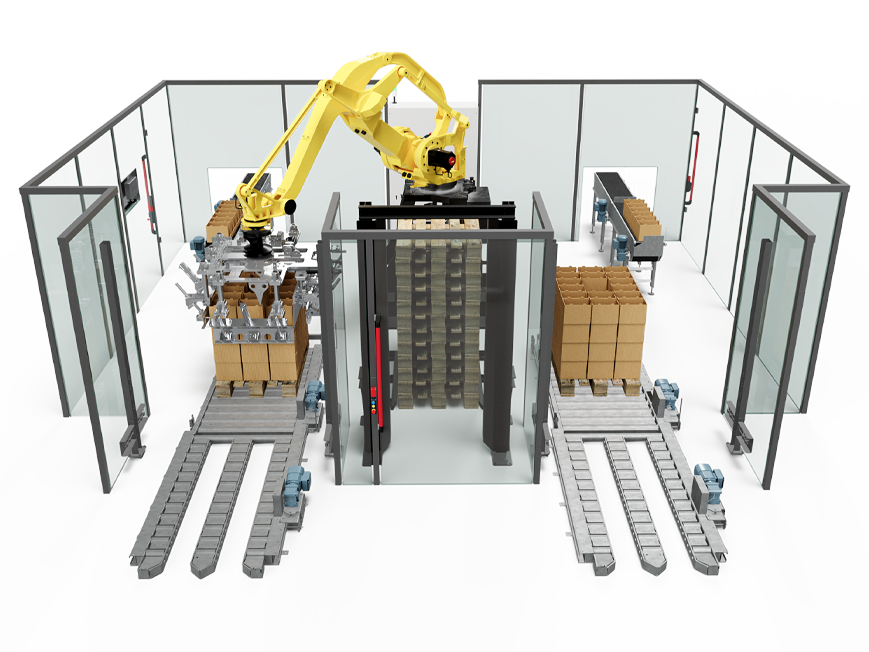

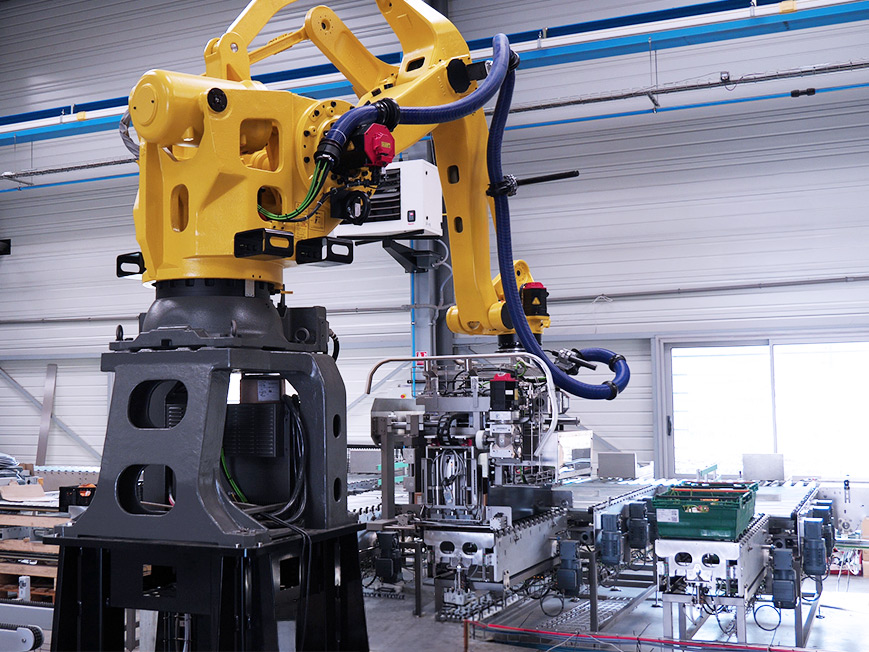

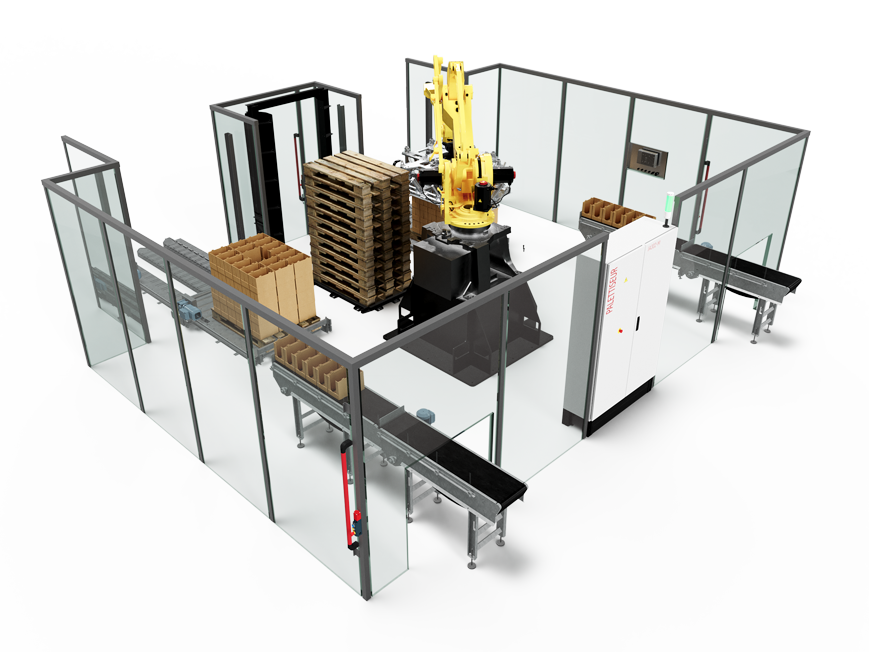

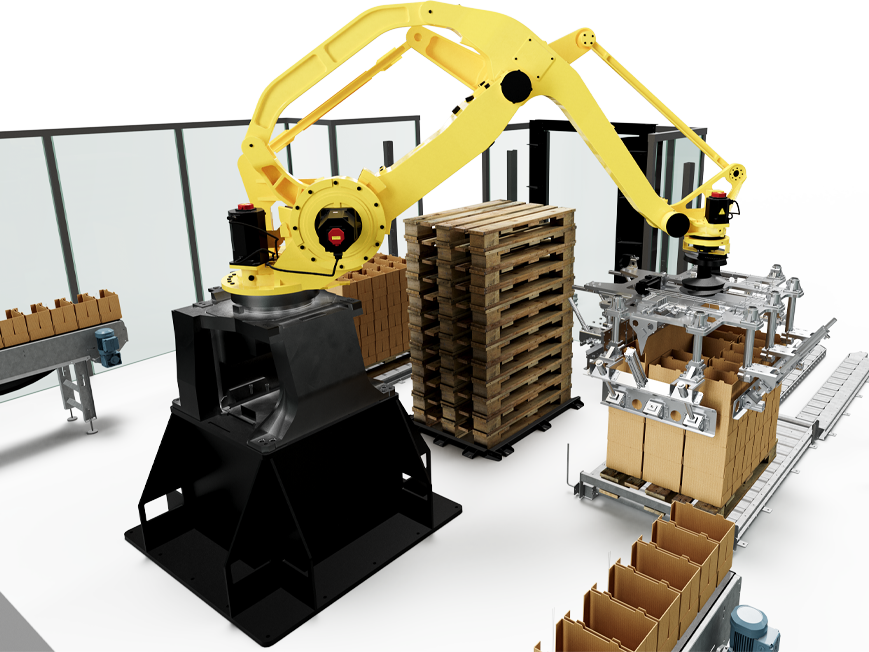

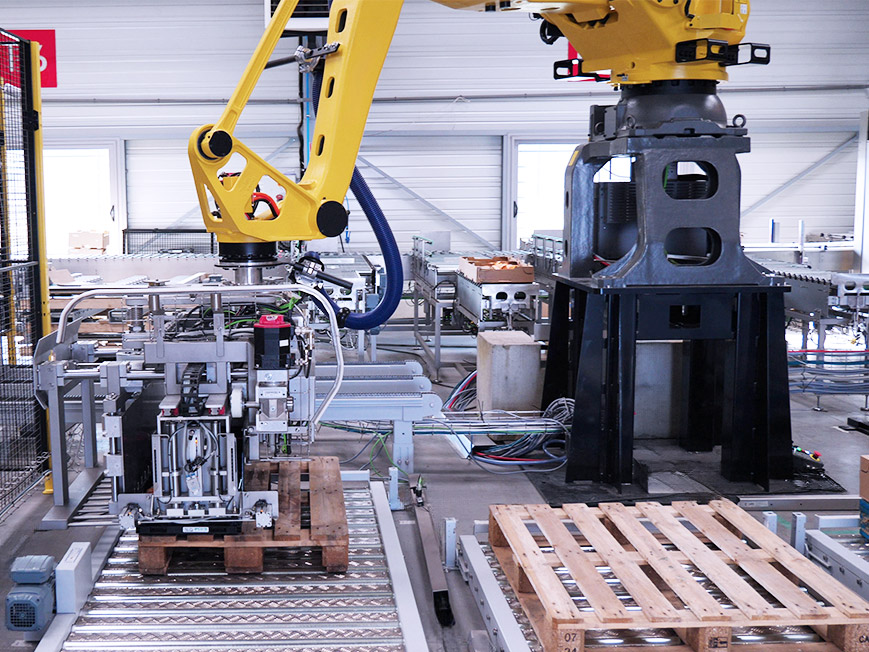

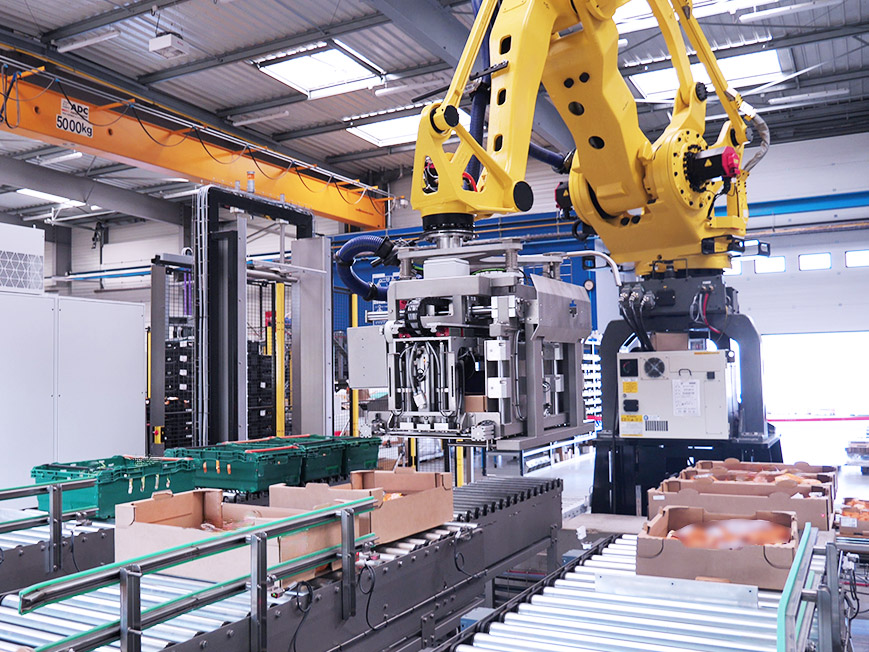

Le palettiseur automatique multilignes est une solution compacte et polyvalente conçue pour palettiser de deux à quatre lignes de production à l’aide d’un unique robot poly-articulé. Les produits des différentes lignes sont préparés en lot, à la rangée ou à la couche, sur des convoyeurs en amont du palettiseur. Ils sont ensuite saisis par le robot de façon alternative (ligne 1, 2, 3, 4) et posés sur la palette correspondante à la ligne. Un convoyeur à rouleaux motorisés assure l’évacuation de la palette pleine.

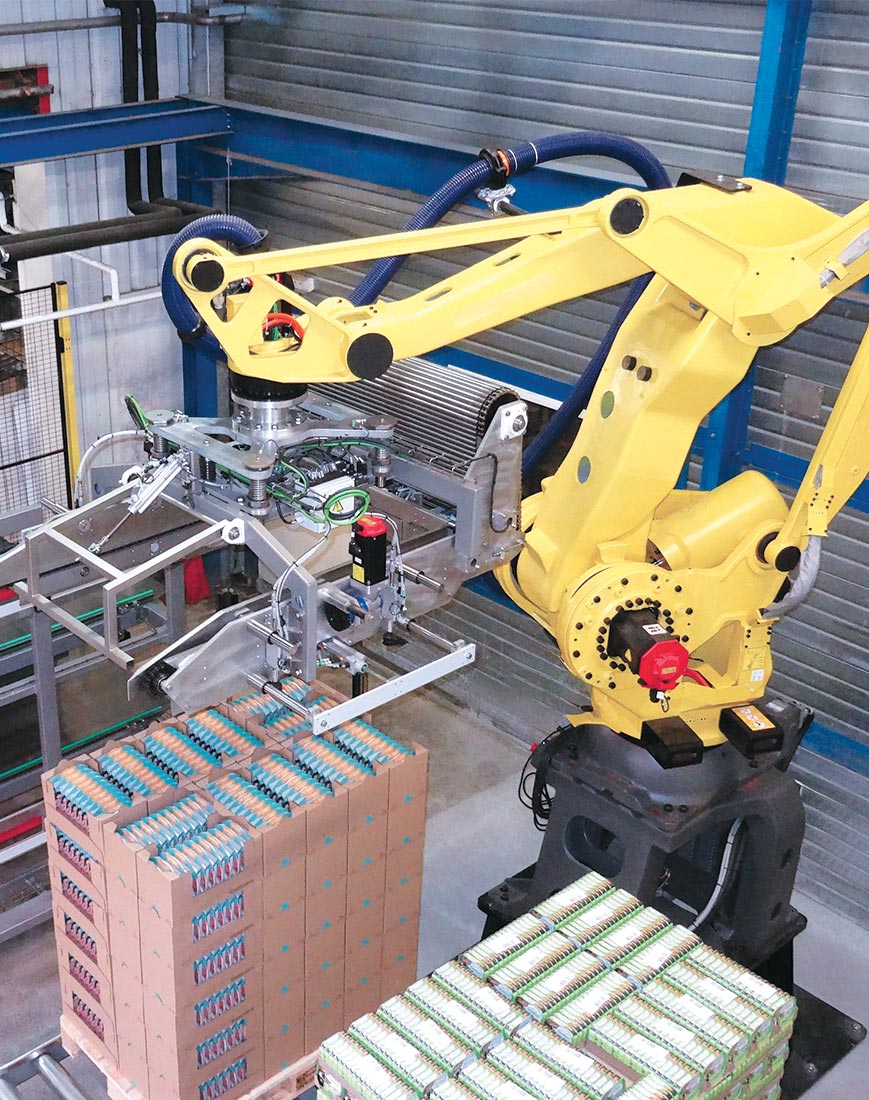

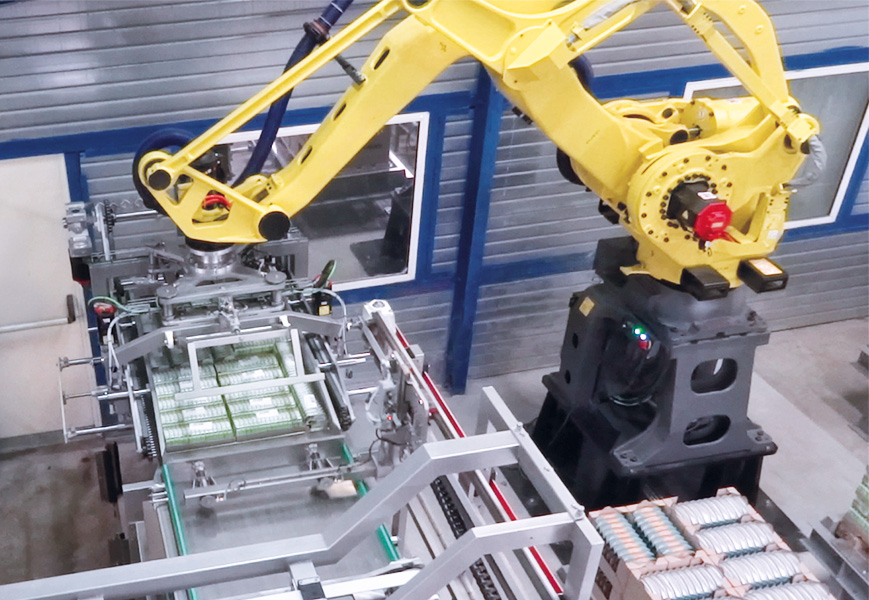

Flexible et polyvalente, la gamme JYPAL dispose de trois préhenseurs pouvant répondre à vos besoins de palettisation multiformats synchronisée à l’unité, à la rangée ou à la couche :
- Préhenseurs à pince (carton, barquette)
- Préhenseurs à griffe (sacs, fardeaux, produits semi-rigides)
- Préhenseurs à plateau aspirant
Certains préhenseurs peuvent être équipés d’un module de retaquage de la couche inférieure pour garantir une palette parfaitement droite.
Cette cellule de palettisation robotisée multi-lignes dispose en option d’un dépileur de palette et d’intercalaire.
Une banderoleuse et/ou une étiqueteuse peut être implantée en sortie de ligne.
exemple de realisation : Palettiseur de sacs de croquettes
LOGICIEL DE PLAN DE PALETTISATION JY’TOOL
Le palettiseur multilignes est également équipé du nouveau logiciel de plan de palettisation JY’TOOL. Ce logiciel permet de créer et modifier en quelques minutes des plans de palettisation pour assurer la dépose des caisses sur palettes croisée ou en colonnes. Il est possible d’enregistrer plusieurs types de configurations à partir du pupitre puis de lancer en production.
Les fonctionnalités du JY’TOOL dépendent des plans de palettisation.
OPTION ROBOT COLLABORATIF
Suivant les situations, le palettiseur multilignes peut être équipé d’un robot collaboratif. Ce palettiseur collaboratif assure la même fonction avec des solutions de sécurité différentes.
BÉNÉFICES DU PALETTISEUR MULTILIGNE
- Optimisation de la place
- Maintenance réduite
- Conduite centralisée sur pupitre
- Centralisation des flux de palettes entrant et sortant
- Robot industriel éprouvé
CARACTÉRISTIQUES TECHNIQUES DU PALETTISEUR MULTILIGNE
| PALETTISEUR MULTILIGNES (2 à 4 lignes) | |
|---|---|
| Encombrement machine | Selon nombre de lignes |
| Dimensions palettes pleines | De 800 x 1200 x 1500 à 1000 x 1200 x 3200 mm (LxlxH) |
| Dimensions caisses min | 250 x 100 x 150 mm (LxlxH) |
| Dimensions caisses max | 600 x 400 x 300 mm (LxlxH) |
| Cadence max | 30 caisses/min |
| Poids caisse max | 20 kg |
Les emballages compatibles
Équipements périphériques
Autour de notre palettiseur couche par couche, nous proposons des équipements périphériques de notre conception pour répondre à des besoins complémentaires.
DEPILEUR DE PALETTES
Selon la cadence de la ligne, le robot dispose de plus ou moins de temps pour gérer la distribution des palettes unitaires. Dans le cas où le robot est intégralement occupé par la palettisation des caisses, la mise en place d’un dépileur autonome de palettes s’impose. L’opérateur approvisionne alors une pile complète de palettes dans le dépileur, lequel distribue les palettes unitaires au poste de palettisation. Le dépilage est réalisé par le dessous. L’approvisionnement peut se faire en temps masqué.
MAGASIN D’INTERCALAIRES
Vos palettes nécessitent parfois la mise en place d’intercalaires. Un magasin est alors implanté dans l’îlot. L’opérateur approvisionne en une seule manipulation une pile d’intercalaires. Le robot dépile ensuite les intercalaires un à un pour les déposer sur la couche en attente.
L’intercalaire peut être en carton : carton compact, carton ondulé, papier Craft en feuilles, papier Craft en rouleau.
L’intercalaire peut être en plastique : plaques alvéolées, feuilles en rouleau.
GERBEUR/ELEVATEUR DE CAISSES
En amont de votre palettiseur, le gerbeur de caisses JYGA empile vos caisses pleines. Il a été conçu intrinsèquement sécurisé pour supprimer les tunnels de protection. Cela facilite son intégration. Le robot traite alors des piles de caisses.
Intégrations - partenariats
Vous avez besoin de traçabilité, marquage, contrôles variés, personnalisation ? JYGA s’entoure de partenaires de confiance pour l’intégration de ces solutions techniques. Découvrez les différentes solutions que nous intégrons sur nos lignes de conditionnement :
