ENTREPRISE ET PROJET
- Type de machine : palettiseur monoligne
- Type de produit : caisses wrap fermées de poches de sérum
- Nombre de formats : 1
Cette application a été développée pour une entreprise spécialisée dans la microbiologie industrielle pour les industries alimentaires, cosmétiques et biopharmaceutiques. La société a fait appel à JYGA pour la fourniture d’une cellule de palettisation automatique de caisses de poches de sérum.
Le palettiseur doit recevoir les caisses en sortie de l’encaisseuse wrap (voir la réalisation de l’encaisseuse wrap de poches), recevoir les piles de palettes manuellement, recevoir les intercalaires manuellement, palettiser les caisses, restituer les palettes pleines.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’un palettiseur monoligne.
Les piles de découpes des intercalaires à plat sont déposées manuellement par l’opérateur. L’autonomie est de 140 intercalaires soit environ 3h minimum (pour une épaisseur de 2,5mm).
Les piles de palettes vides sont déposées par l’opérateur dans un dépileur, à l’arrêt. Celui-ci redémarre automatiquement après validation par l’opérateur. Les piles pourront contenir 12 palettes max. l’autonomie est donc de 2 x 12 palettes.
Les caisses arrivent en sortie d’encaisseuse. Elles sont accumulées contre une butée escamotable, puis libérées une à une à chaque prise robot.
Le robot prélève les caisses unitairement à l’aide de son préhenseur à pince et la dépose au poste de palettisation, sur la palette en construction. Son préhenseur est capable de saisir également un intercalaire à l’aide de ventouses escamotables.

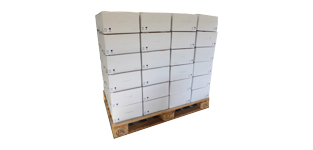

La palette pleine est ensuite transférée au poste de reprise situé en dehors de la zone de sécurité, via la barrière immatérielle. Trois palettes pleines pourront être stockées après le poste de palettisation. Un opérateur peut alors retirer cette palette en toute sécurité à l’aide de son chariot.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | palette | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxlxh) | Cadence |
|
8 700 x 3 600 x 2 200 mm |

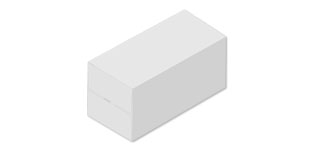

380 x 290 x 167 mm – 12 kg (poids max) |
4 caisses / min | 1200 x 800 x 145 mm | 5 palettes / heure |
PLANS ET PHOTOS
