ENTREPRISE ET PROJET
- Type de machine : encaisseuse wrap en caisse fermée
- Type de produit : poches de sérum
- Nombre de formats : 2
Cette application a été développée pour une entreprise spécialisée dans la microbiologie industrielle pour les industries alimentaires, cosmétiques et biopharmaceutiques. La société a fait appel à JYGA pour la fourniture d’un système d’encaissage automatique de poches de sérum prêt à l’emploi.
L’encaisseuse doit : recevoir les caisses en piles de découpes à plat ; recevoir les produits manuellement ; intégrer une étiqueteuse poches et une étiqueteuse RFID ; former les caisses ; encaisser les poches ; fermer les caisses ; intégrer une étiqueteuse cartons puis restituer les caisses pleines.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’une encaisseuse wrap en caisse fermée.

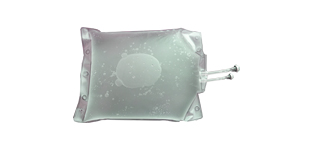

Les poches sont alimentées manuellement, à plat et à un rythme régulier d’environ 8 poches/min. Elles sont reprises sur un convoyeur modulaire et acheminées jusqu’à la zone d’encaissage. Un système à double tapis permet ensuite le retournement d’une poche sur deux avant la prise robot.

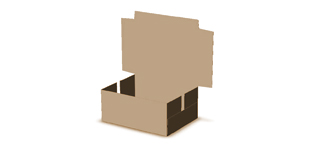

Les piles de découpes à plat sont déposées manuellement par l’opérateur dans le magasin à bande. Un préhenseur à ventouses dépile la découpe inférieure pour la former en U entre 2 taquets.
Au poste suivant, un robot 6 axes équipé d’un préhenseur à rouleaux dépose les poches de diluants. Aux postes suivants de l’encaisseuse, les rabats de la caisse sont encollés puis pressés. En option, le poids des caisses sera contrôlé sur le dernier poste, les caisses non conformes seront éjectées sur un gravitaire.
En sortie de l’encaisseuse, les caisses pleines sont évacuées en ligne sur un convoyeur. Elles sont ensuite présentées à une étiqueteuse pour déposer une étiquette sur le grand côté des cartons. Les cartons étiquetés sont ensuite dirigés vers la palettisation (voir la réalisation de la palettisation des caisses de poches).
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxlxh) | Cadence |
| 6800 x 3250 x 2500 mm |
380 x 290 x 167 mm |
2 à 4 caisses / min | 3L : 335 x 240 mm 5 L : 410 x 312 mm |
8 poches / min |
PLANS ET PHOTOS
