Mise en boîte de seringues

Entreprise

Cette application a été développée pour un laboratoire de santé animale. Afin d’améliorer sa productivité et ses performances pour toujours assurer ses responsabilités envers ses clients, la société cherche une solution de mécanisation pour la mise en boite de seringues de traitement.

Projet & solution

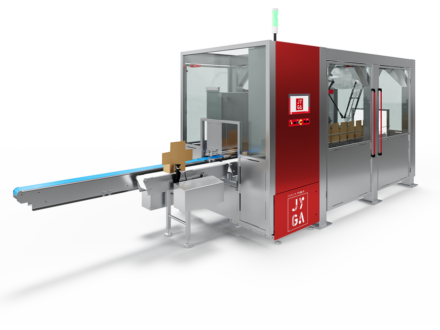

Pour répondre à cette demande, JYGA a conseillé l’installation d’une etuyeuse topload.

Les seringues arrivent cadencées et couchées en sortie de ligne existante. Elles sont reprises par une chaine à godets puis présentées au robot par rangées.

Les boites sont formées manuellement par un opérateur. Ce dernier réalise également la mise en place des lingettes et des notices dans les boites. Puis, il les dépose sur le convoyeur d’accumulation.

A ce poste, un capteur de vision contrôle le positionnement des lignettes et des notices dans la boite. La boite est ensuite libérée au poste de chargement. Puis, Le robot y dépose des seringues 4 par 4 en contrôlant par le biais de capteur la bonne prise et dépose des seringues. En cas de défaut de prise, le robot évacue le lot incomplet dans une goulotte d’éjection vers un bac de récupération en dehors de la cellule robotisée.

Si la boite a été contrôlée « non conforme », celle-ci n’est pas chargée et elle est transférée sur un convoyeur d’évacuation. Pendant ce temps de transfert, le robot de chargement travaille dans la boite située au poste de contrôle.

Une fois la mise en boite terminée, les boites pleines sont évacuées en ligne, sens longueur sur un convoyeur motorisé à bande. Sur celui-ci, un système de marquage existant est intégré. Puis, les boites sont acheminées sur une table à rouleaux gravitaires vers la palettisation.
