Palettiseur compact de caisses en bois
ENTREPRISE ET PROJET
- Type de machine : Pal’it One

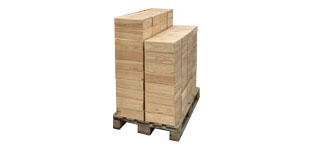

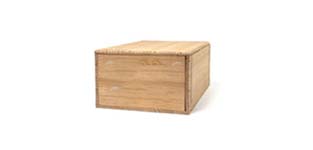

- Type de produit : caisses en bois
- Nombre de formats : 19
JYGA a conçu un palettiseur compact et modulable pour un important acteur spécialisé dans le secteur du vin qui cherchait à améliorer ses lignes de production.
Le palettiseur compact doit permettre la palettisation automatique de caisses en bois et remplir les fonctions suivantes : recevoir les caisses pleines en sortie de cercleuse, recevoir les palettes vides, palettiser les caisses sur la palette et restituer les palettes pleines.
SOLUTIONS ET RESULTATS

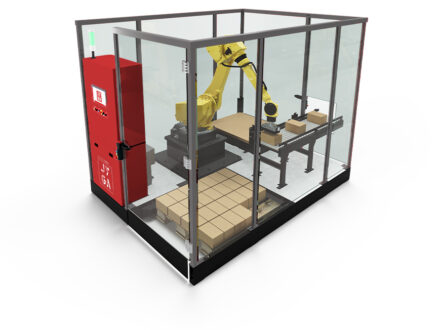

Afin de répondre au besoin de palettisation de son client, JYGA a proposé le palettiseur compact Pal’it One. Cette cellule de palettisation est constituée de plusieurs blocs fonctions : magasin d’intercalaires, magasin de palettes, deux emplacements palettes au sol. Cet ilot de palettisation est évolutif, en ajoutant des convoyeurs palette en sortie.
Les caisses en bois arrivent sur un convoyeur en direction du palettiseur compact Pal’it One. Elles sont ensuite saisies par un préhenseur à pinces et déposées sur une palette. Le préhenseur est équipé d’un système mécanique antiglisse. La palettisation peut se faire de façon simple avec une seule palette ou de façon double avec deux palettes de part et d’autre de la cellule de palettisation.
CARACTÉRISTIQUES ET RESULTATS
| machine | CAISSES | Palettes | |
|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxl) | Cadence | Dimensions (Lxlxh) |
| 3550 x 4050 x 2840 mm |
330 x 101 x 97 min |
2 à 15 caisses/min | 1200 x 800 mm |
PLANS ET PHOTOS
