Entreprise

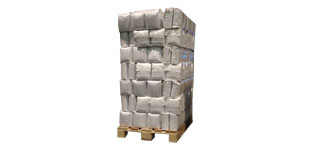

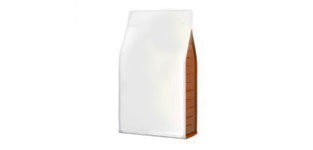

Cette application a été développée pour le leader national de la conception et la réalisation d’aliments secs pour animaux de compagnie. La société a fait appel à JYGA pour la fourniture d’un palettiseur automatique de fardeaux de sacs de croquettes. La cellule de palettisation doit recevoir fardeaux, les intercalaires en pile, s’intégrer sur un convoyage palettes existant, palettiser les fardeaux.
Projet & solution
Pour répondre à cette demande, JYGA a conseillé l’installation d’un palettiseur automatique multilignes avec un robot 4 axes.
Les fardeaux sont transférés sur une table à rouleaux. Chaque colis pourra être retourné ou non à l’aide d’un manipulateur équipé d’une pince. Quand une rangée est complète, celle-ci est transférée latéralement pour accueillir une nouvelle rangée. Quand la couche est complète, elle se positionne en bout du convoyeur au poste de prise robot.
Le robot prélève une couche complète sur l’une des tables de préparation à l’aide de son préhenseur et la dépose au poste de palettisation correspondant, sur le convoyeur de palette à l’arrêt. Les couches sont saisies à l’aide de fourches à travers les rouleaux. Le robot est également équipé de ventouses escamotables pour la prise des intercalaires.
Machine associée
Palettiseur multilignes
Avantages de la solution Jyga
- Multilignes : gestion simultanée de plusieurs lignes de fardeaux.
- Robot 4 axes : prise de couches complètes pour une cadence élevée.
- Orientation des colis : retournement possible avant constitution des rangées.
- Intercalaires intégrés : prise par ventouses pour stabiliser les palettes.
- Cadence soutenue : 35 à 50 fardeaux/min et 2 à 4 couches/min.
- Ergonomie améliorée : forte réduction du port de charges et des gestes répétitifs.
Caractéristiques et résultats
| Machine | Fardeaux | Palette | ||
|---|---|---|---|---|
| Encombrement (Lxl) | Dimensions (Lxlxh) | Cadence | Dimensions (H) | Cadence |
| 9200 x 7300 x mm | 401 x 200 x 270 600 x 200 x 270 500 x125 x 240 500 x125 x 310 mm | De 35 à 50 fardeaux/min | Inférieure à 2000 mm | 2 à 4 couches/ min |
