Projet client -Solution technique
Dépalettiseur de caisses Dépileur de palettes
Produit

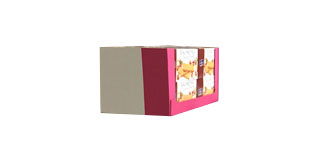

Caisse PAV
Emballage
Entreprise
Cette application a été développée pour un groupe français spécialisé dans la fabrication de biscuits, biscottes et pâtisseries de conservation.
Pour affirmer sa position de leader, le groupe s’oblige à toujours améliorer la performance de ses lignes de production. La société nous a donc contacté pour fournir un palettiseur-dépalettiseur de caisses et d’un dépileur de palettes en complément d’une encaisseuse panachée.
Projet & solution
Pour répondre à cette demande, JYGA a conseillé l’installation d’un dépalettiseur robotisé de la gamme standard JYPAL.
En mode normal – Palettisation en sortie d’encaisseuse
Les piles de palettes vides sont chargées manuellement dans un magasin accessible par le robot. Celles-ci sont prélevées à l’aide du robot sur chaque poste de palettisation. En fonctionnement normal, le robot peut palettiser sur deux postes de palettisation sur convoyeur motorisé. En sortie de l’encaisseuse, les caisses sont reprises par une ligne de convoyage où elles s’accumulent en bout de celui-ci contre une écluse. Puis, les caisses sont libérées une à une sur une table de préparation de rangée en fonction du format de palettisation. Un robot muni d’un préhenseur à dépression et fourches rétractables réalise la prise de ces rangées qu’il dépose ensuite sur la palette au poste de palettisation.
En mode panachage – Dépalettisation de caisses pleines vers l’encaisseuse panachée

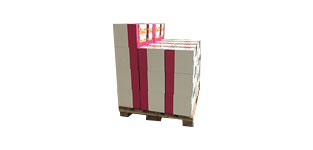

En mode panachage, les palettes pleines sont déposées par un opérateur sur l’une des lignes de convoyage de palettes. Le robot prélève alors les rangées de caisses pleines qu’il dépose sur un convoyeur de restitution vers l’encaisseuse. Une fois terminée, la palette pleine sera évacuée pour une reprise par un opérateur et la palette vide sera prélevée par le robot et déposée sur le magasin de palette vide. L’ilot permettra également de gérer les palettes incomplètes à la couche. L’opérateur informera le système via le pupitre du nombre de couche et le robot effectuera un contrôle par sécurité.
Machine associée
Dépalettiseur de palettes
Avantages de la solution Jyga
- Polyvalence 2-en-1 : Palettisation en sortie de ligne et Dépalettisation pour le panachage.
- Automatisation Complète : Un seul robot gère les caisses pleines, le dépilage des palettes vides, et les palettes incomplètes.
- Multi-Formats : Traite jusqu’à 6 formats de caisses différents.
- Compacité et Précision : Conception optimisée de la machine et préhension fiable des rangées de caisses.
Caractéristiques et résultats
| machine | caisse | palettes |
|---|---|---|
| Encombrement (Lxl) | Dimensions (Lxl) | Dimensions (Lxl) |
| 5 600 x 6 900 mm | 260 x 230 à 455 x 220 mm | 1 200 x 800 x 1 250 à 1 910 mm (palette incluse) |
