Encaisseuse wrap de barquettes de boudins
ENTREPRISE ET PROJET
- Type de machine : wrappeuse en caisse ouverte et en caisse PAV + coiffe

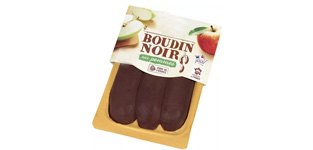

- Type de produit : barquettes de boudin
- Nombre de formats : 19 formats de barquettes
Cette wrappeuse a été conçue pour une charcuterie spécialisée dans les produits élaborés à base de viande type boudins, rillettes, tripes … La société souhaite conserver ses recettes traditionnelles tout en modernisant son outil de production. C’est pourquoi elle a fait appel à JYGA pour automatiser deux lignes de boudins de la mise sous fourreau jusqu’à la palettisation. Cette étude de cas traite de la partie encaissage.
SOLUTIONS ET RESULTATS

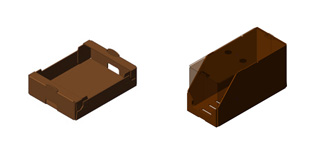

Pour répondre à cette demande, JYGA a conseillé l’installation d’une wrappeuse flexible et polyvalente qui permet d’encaisser dans des caisses ouvertes (barquettes trottoirs) comme dans des caisses PAV avec coiffe.
Les barquettes de boudins arrivent dans la wrappeuse en sortie d’une suremballeuse.
Cas 1 - caisses trottoir :
A ce poste, deux robots prélèvent chacun une barquette de boudins en tracking par le biais de leur préhenseur à ventouses et la déposent dans la caisse sur leur poste respectif. Le premier robot commence le remplissage de la caisse et le second la complète au poste suivant.
Cas 2 - caisses PAV avec coiffe :
La coiffe est saisit dans un magasin par un préhenseur à ventouses. Ce dernier achemine la coiffe au-dessus d’un empileur. Le préhenseur équipé d’un manipulateur récupère cette coiffe, la pose sur le lot, la forme et introduit l’ensemble dans la caisse PAV (coiffe + lot).
Aux postes suivants de l’encaisseuse, les rabats de la caisse sont successivement pliés, encollés puis pressés.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Pods | Cadence |
| 5400 x 3500 x 2000 mm |
Caisse trottoirs : 380 x 282 x 90 mm |
De 5 à 10 caisses / min | De 220 à 375 g | 60 barquettes/min |
PLANS ET PHOTOS
