Encaisseuse automatique de doypacks cosmétique
ENTREPRISE ET PROJET
Dans un contexte de croissance de la demande, le client avait pour objectif d’automatiser la mise en caisse de ses doypacks afin de renforcer sa productivité et de fiabiliser ses opérations de fin de ligne. L’installation recherchée devait permettre d’assurer un encaissage entièrement automatisé, tout en garantissant la sécurité des opérateurs et la conformité des produits. Les attentes concernaient également la flexibilité de l’équipement pour gérer plusieurs formats de doypacks, la rapidité des changements de formats, ainsi que l’intégration fluide avec la ligne de conditionnement existante.
SOLUTIONS ET RESULTATS
Pour répondre aux besoins identifiés, une installation complète a été mise en place autour d’une encaisseuse caisse américaine.
L’encaisseuse automatique assure la reprise des doypacks en sortie de ligne, leur orientation, puis leur introduction dans les caisses américaines formées en continu.
Elle intègre :
- Deux robots 6 axes équipés de préhenseurs à pinces interchangeables permettant de déposer les doypacks debout avec précision dans les caisses.

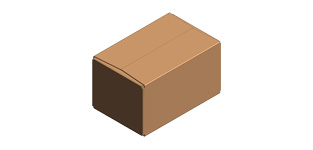

- Un module de formation de caisses américaines avec magasin de découpes à plat, bras de dépilage, fermeture inférieure par scotchage et convoyage automatisé.
- Une capacité de traitement adaptée aux différents formats du client :
- Doypack 500 ml en caisse de 3 (jusqu’à 16 cartons/minute).
- Doypacks 400 ml en caisse de 6 (jusqu’à 8 cartons/minute).
- Un système de fermeture supérieure par scotchage et l’intégration d’une étiqueteuse, garantissant la traçabilité des caisses.
- Un convoyeur de sortie avec pesée de contrôle et éjection automatique des caisses non conformes.
L’ensemble est piloté par une interface tactile intuitive de 15’’ permettant un changement de format rapide (moins de 5 minutes) et sécurisé.
Cette solution assure un flux continu depuis la sortie de production jusqu’à la palettisation, avec un haut niveau de sécurité grâce à la cartérisation grillagée, aux portes sécurisées électriquement et aux arrêts d’urgence intégrés.
Équipements industriels composant l'installation avec les avantages de la solution JYGA
1. Encaisseuse automatique caisse américaine
- Formation de caisses : magasin de découpes à plat, bras de dépilage, fermeture inférieure par scotchage, convoyeur de transfert.
- Module d’encaissage :
- 2 robots 6 axes avec préhenseurs à pinces interchangeables.
- Poste d’encaissage optimisé pour la dépose des doypacks.
- Cadence adaptée : jusqu’à 50 produits/minute, soit environ 16 cartons/min pour le format 500 ml.
- Fermeture et étiquetage : scotchage supérieur et intégration d’une étiqueteuse pour la traçabilité.
- Contrôle qualité intégré : table de pesée avec éjection automatique des caisses non conformes.
2. Interface et sécurité
- IHM tactile 15’’
- Accès maintenance facilité avec affichage des défauts et consultation de vidéos/tutoriels.
- Arrêts d’urgence et sécurisation des portes électriquement contrôlées.
- Présentation en réalité virtuelle disponible en amont pour validation ergonomique et réduction des risques TMS.
3. Avantages :
- Flexibilité multi-formats (200 x 100 x 100 mm jusqu’à 400 x 300 x 250 mm).
- Changement de format rapide (< 5 minutes).
- Traçabilité assurée par l’étiquetage automatique.
- Réduction des erreurs de conditionnement grâce au contrôle par pesée.
- Préhenseur à quatre doigts permettant de manipuler des doypacks souples avec précision
- Solution évolutive vers du rangement à plat
- Prise unitaire permettant de créer tout type de rangement
PLANS ET PHOTOS
