Encaissage et palettisation robotisés de pots en verre
ENTREPRISE ET PROJET
- Type de machine : encaisseuse caisse spécifique et palettiseur multilignes

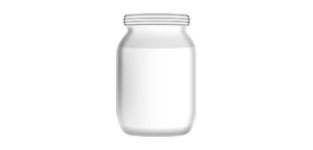

- Type de produit : pot en verre
- Nombre de formats : 2
Cette application a été développée pour une entreprise française spécialisée dans la fabrication de produits bio à base de fruits secs.
Afin de répondre à la demande d’un marché en pleine croissance et de gagner en rationalité et en productivité, la société souhaite optimiser son outil de production. Elle nous a donc contacté pour un projet d’encaissage automatique de pots en verre.
L’encaisseuse devait recevoir les produits en sortie de deux lignes de production, recevoir les cartons en piles de découpes pré-collées, ouvrir les cartons, encaisser les produits, intégrer deux scotcheuses et deux marquages jet d’encre existants puis évacuer les caisses vers la palettisation.
Pour ce projet, l’entreprise cherchait un partenaire fiable (performance et délais) démontrant un savoir-faire dans la conception de fins de ligne de conditionnement.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’une encaisseuse topload. L’encaisseuse comprend deux convoyeurs de reprise pots ; deux systèmes de mise en lot par six ; deux magasins de cartons horizontaux ; deux systèmes de dépilage et ouverture des caisses ; un robot ; deux transferts et deux convoyeurs de caisses pleines.
Pour la palettisation, un robot équipé d'un préhenseur à plateau aspirant saisit le lot de caisses en attente et les dépose sur la palette correspondante.
Les spécificités :

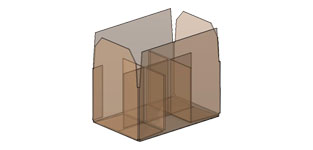

L’encaisseuse devait intégrer une solution automatique pour l’ouverture des caisses américaines à fond automatique avec croisillons. La cellule devait également intégrer un système de marquage au jet d’encre et deux scotcheuses fermeuses de cartons.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (øxh) | Cadence |
| 6500 x 6000 x 2300 mm |
De 220 à 250 x 150 à 170 x 125 à 150 mm |
De 3 à 5 caisses/min | De 71,8 à 80,7 x 118 à 144 mm | De 20 à 30 pots/ min |
PLANS ET PHOTOS
