Encaisseuse wrap d’étuis de macarons
ENTREPRISE ET PROJET

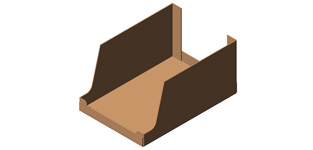

- Type de machine : encaisseuse wrap en caisses trottoirs jointifs partiels avec coiffe

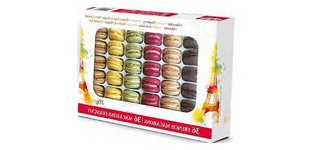

- Type de produit : étuis de macarons
- Nombre de formats : 2 formats
Cette application a été développée pour une entreprise qui propose en France et à l'international des spécialités culinaires de haute qualité comme les pains surprise, les canapés, les macarons et les petits fours sucrés. Afin de tenir son ambition d'être le leader de l'apéritif et du cocktail premium "à la française", cette entreprise a fait le choix d’agrandir son usine de production. Dans ce contexte, elle a contacté JYGA pour la fourniture d’une solution d’encaissage automatique d’étuis contenant des macarons.
A la demande du client, l’installation doit : recevoir les caisses en piles de découpes à plat, recevoir les étuis, en sortie d’étuyeuse existante, former les caisses, introduire les étuis dans les caisses, fermer les caisses puis restituer les caisses. Cette encaisseuse comprend également un système de coiffe 4 coins collés et l’intégration d’une étiqueteuse existante.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’une encaisseuse wrap automatique.
Les étuis sont repris en sortie d’étuyeuse puis sont transférés à deux reprises pour être repris sur un convoyeur d’accumulation. Au poste de prise, un système d’écluse permet d’isoler un étui.
En parallèle, les découpes de cartons à plat sont déposées dans le magasin de l’encaisseuse. L’encaisseuse wrap comporte 5 postes pour former, fermer, contrôler et éjecter la caisse.
En sortie de l’encaisseuse, les caisses arrivent une à une au poste de dépose de coiffe. Un manipulateur 2 axes saisit la découpe et la transfère au-dessus de la caisse. Il la dépose sur la caisse en référence en pliant puis en collant successivement les rabats latéraux et longitudinaux. Pour des facilités d’ouverture, la coiffe n’est pas collée à la caisse. Ensuite, la caisse coiffée est redescendue puis libérée en laissant sa place aux suivantes.
En sortie de coiffeuse, les caisses coiffées sont évacuées sens largeur.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxlxh) | Cadence |
|
10000 x 3200 x 2000 mm
|
432 x 294 x 211 mm |
2 à 10 caisses / min | 286x208x50 mm 330x200x50 mm |
20 étuis / min |
PLANS ET PHOTOS
