Projet client -Solution technique
Encaissage wrap de plaquettes de beurre

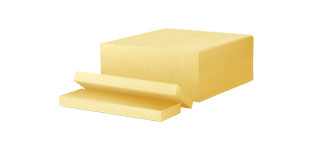

Produit
Plaquette de beurre

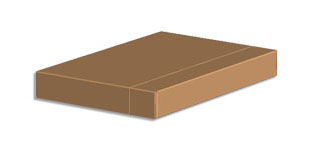

Emballage
Entreprise et projet
Cette application a été développée pour une coopérative laitière. Cette coopérative a lancé un vaste plan d’investissement afin de toujours cultiver son esprit d’innovation et de performance qui constituent la clé de son développement. Elle nous a donc contacté pour un projet d’encaissage robotisé de plaquettes de beurre.
L’installation devait recevoir les caisses en piles de découpes à plat, recevoir les produits en sortie de la trieuse pondérale, former les caisses, encaisser les produits, fermer les caisses, retourner les caisses, intégrer une étiqueteuse existante puis restituer les caisses pleines.
Solution
Pour répondre à cette demande, JYGA a conseillé l’installation d’une encaisseuse wrap en caisse trottoirs jointifs.
Les plaquettes de beurre arrivent sens largeur, facing dessous et à une hauteur d’environ +850mm. Elles sont ensuite reprises sur un convoyeur puis accumulées en bout de celui-ci. À ce poste, un pousseur transfère les plaquettes sur un convoyeur d’accumulation.
Au poste d’encaissage, une couche de plaquettes de beurre est transférée sur le manipulateur 2 axes. Ce dernier transfère alors la couche dans la caisse et la dépose dans la caisse. Il réalise ainsi les différentes déposes en fonction des formats de conditionnement.
Aux postes suivants de l’encaisseuse, les rabats de la caisse sont encollés puis pressés. La fermeture des caisses se fait par trottoirs jointifs, la machine comporte 5 postes.
Machine associée
Encaisseuse wrap en caisse trottoir
Avantages de la solution Jyga
- Encaissage robotisé complet des plaquettes de beurre, jusqu’à la restitution des caisses pleines.
- Gestion de 3 formats de caisses trottoirs jointifs grâce au manipulateur 2 axes
- Intégration d’une étiqueteuse existante, en cohérence avec l’installation du client.
- Processus structuré en 5 postes avec encollage et pressage des rabats, fermeture par trottoirs jointifs.
- Cadence de 15 caisses par minute, soit jusqu’à 150 plaquettes de beurre par minute.
Caractéristiques et résultats
| machine | caisse | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxlxh) | Cadence |
| 4500 x 1250 x 2200 mm | 342 x 230 x 90 mm 338 x 230 x 140 mm 338 x 230 x 170 mm | 15 caisses / min | 108 x 63 x 20 à 108 x 63 x 40,5 mm | 150 plaquettes de beurre / min max |
