ENTREPRISE ET PROJET
- Type de machine : encaisseuse top-load

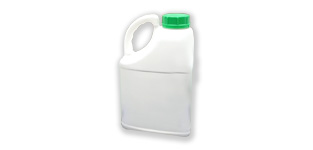

- Type de produit : bidons
- Nombre de formats : 5 formats de produit / 7 formats de mise en caisse
Cette application a été développée pour une entreprise qui créée, homologue, fabrique et commercialise des produits de soin et de protection des cultures, des plantes et de la maison (produits phytosanitaires). Afin d'améliorer ses lignes de production, la société recherche une solution pour l’encaissage automatique de bidons.

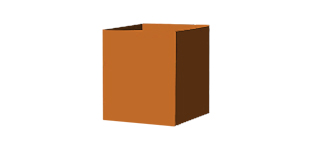

A la demande du client, l’installation doit : recevoir les caisses en piles de découpes à plat, recevoir les bidons en sortie de ligne existante, former les caisses, encaisser les produits, fermer les caisses, restituer les caisses. Tout en assurant la sécurité des opérateurs.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’une encaisseuse automatique multi-format top load.
Les bidons sont repris en sortie de zone d’étiquetage. En parallèle, les piles de découpes à plat - déposées manuellement par l’opérateur dans le magasin à bande – sont formées puis scotchées par le fond à l’aide d’une formeuse de caisse intégrée à l’encaisseuse.
Les bidons acheminés vers l’encaisseuse verticale (qui permet l'encaissage automatique de produits par le dessus) sont saisis par un robot 6 axes à l’aide d’un préhenseur spécifiquement développé en impression numérique pour cette application.
Une fois remplie, la caisse est évacuée vers une fermeuse de caisse. Une nouvelle caisse vide est positionnée simultanément au poste d’encaissage.
Un système de marquage par jet d’encre puis d’étiquetage est intégré à la fin de la cellule.
La caisse est ensuite évacuée vers la palettisation.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Ø x h ou L x l x h) | Cadence |
|
3 600 x 3200 x 2 000 mm
|
De 318 à 387 x 220 à 284 x 237 à 385 mm |
4 à 8 caisses / min | Ø88.5 x 240 Ø89.1 x 240 193 x 142 x 307 190 x 135 x 318 215 x 152 x 370 |
20 à 50 bidons / min |
PLANS ET PHOTOS
