ENTREPRISE ET PROJET
- Type de machine : encaissage top-load en caisse américaine

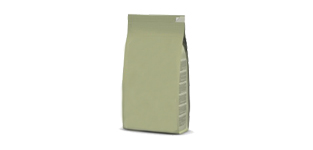

- Type de produit : doypack (sacs de croquettes)
- Nombre de formats : 12
Cette application a été développée pour le leader national de la conception et la réalisation d'aliments secs pour animaux de compagnie.
La société a fait appel à JYGA pour la fourniture d’un système d’encaissage automatique de doypacks de croquettes.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’un module d'encaissage top load robotisé.
Les produits arrivent couchés, fond en avant et facing vers le bas. Les sachets sont ensuite transférés un à un sur un convoyeur inférieur perpendiculaire. Ce dernier avance au pas à pas et prépare des lots de 2 qu’il distribue ensuite sur un convoyeur avançant en continu.

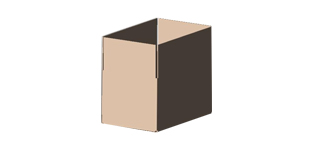

Une formeuse scotcheuse distribue des caisses formées et ouvertes sur un convoyeur, sens longueur.
Une butée escamotable permet de positionner la caisse devant le poste de chargement. A ce poste, la caisse est bridée à l’aide d’une pince et la caisse suivante est stoppée.
Pour l’encaissage en PAV, la caisse isolée est basculée d’une valeur paramétrable selon le format afin d’assurer son remplissage.
Le lot préalablement préparé peut alors être déposé dans la caisse par le robot à l’aide de son préhenseur. Le robot effectue deux prises successives en fonction des informations d’une vision pour prendre les sachets avec précision.
La caisse pleine est ensuite libérée pour être évacuée par le convoyeur et une nouvelle caisse vide est positionnée.
CARACTÉRISTIQUES ET RESULTATS
| machine | caisse | Produit | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxlxh) | Cadence |
| 7700 x 3700 x 2000 mm |
285 à 400 x 185 à 300 x 165 à 400 mm |
5 caisses/min | 220 à 325 x 155 à 245 x 50 à 100 mm | 35 à 40 sachets / min |
PLANS ET PHOTOS
