Encaissage de barquettes de légumes
ENTREPRISE ET PROJET
- Type de machine : encaisseuse en caisse spécifique
- Type de produit : barquettes de légumes
- Nombre de formats : 2
JYGA a conçu une cellule d’encaissage pour une entreprise multinationale d’origine française spécialisée dans la transformation industrielle des légumes. Il s’agit de légumes en conserves, surgelés ou frais prêts à l’emploi.
L’entreprise a contacté JYGA dans le cadre de l’augmentation des volumes sur le conditionnement de ses barquettes de légumes. L’objectif est d’équiper une nouvelle ligne de production d’une solution d’encaissage automatique de barquettes operculées avec ou sans couvercle. Déjà connue de ce client, la société JYGA a eu l’occasion d’intervenir pour un projet similaire – sur une autre ligne - en 2016. Ce client fait donc une nouvelle fois confiance à JYGA et lui confie le projet.
SOLUTIONS ET RESULTATS
Pour répondre à cette demande, JYGA a conseillé l’installation d’une cellule d’encaissage automatique. Cette encaisseuse reprend des fonctionnalités similaires à celles de l’encaisseuse déjà installée dans cette même usine. Des améliorations y seront toutefois apportées.
Cette encaisseuse permet de recevoir les barquettes de légumes prêts à l’emploi en sortie de couvercleuse, de recevoir les caisses formées , d’encaisser les barquettes de légumes puis de restituer les caisses pleines sur un convoyeur d’étiquetage existant.
La cellule d’encaissage JYGA est sécurisée et permet aux opérateurs d’intervenir en toute confiance.
Un système de « vis » permet de mettre les barquettes au pas et de les faire pivoter de 90°.
Elles sont ensuite présentées par lot de trois barquettes face au manipulateur. Ce dernier encaisse deux caisses à la fois. Pour chaque caisse, il saisit deux lots de trois barquettes de successivement.

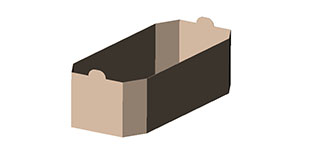

Etant donné que les caisses sont ajustées par rapport au produit, un support amovible traversant la caisse permet d’accompagner la descente des produits dans la caisse.
Enfin, la cellule d’encaissage assure l’évacuation des caisses remplies vers le système d’étiquetage.
CARACTÉRISTIQUES ET RESULTATS
| machine | BARQUETTES | CAISSES | ||
|---|---|---|---|---|
| Encombrement (Lxlxh) | Dimensions (Lxlxh) | Cadence | Dimensions (Lxlxh) | Cadence |
| 4 800 x 1 900 x 2 000 mm |

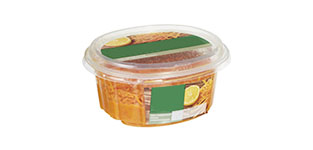

Barquette 300g : 159 x 128 x 57 mm Barquette 500g : 159 x 128 x 77 |
90 barquettes/min | 389 x 161 x 115 389 x 161 x 155 389 x 161 x 172 389 x 161 x 232 |
10 à 15 caisses/min |
PLANS ET PHOTOS
